Hallo,
letztes Jahr hatte ich die Möglichkeit, auf unserem Recyclinghof einen Hüffermann Seitenlader mit Abrollbehälter zu fotografieren.
Die Seitenladeeinheit mit der Pressvorrichtung sind fest am Fahrzeug installiert und der eigentliche Sammelcontainer kann mit einem Spezialhubgerüst abgerollt werden. Anschließend können mehrere Sammelcontainer von einem konventionellen Abrollkipper(zug) aufgenommen und zur Deponie bzw. Entsorgung gefahren werden.

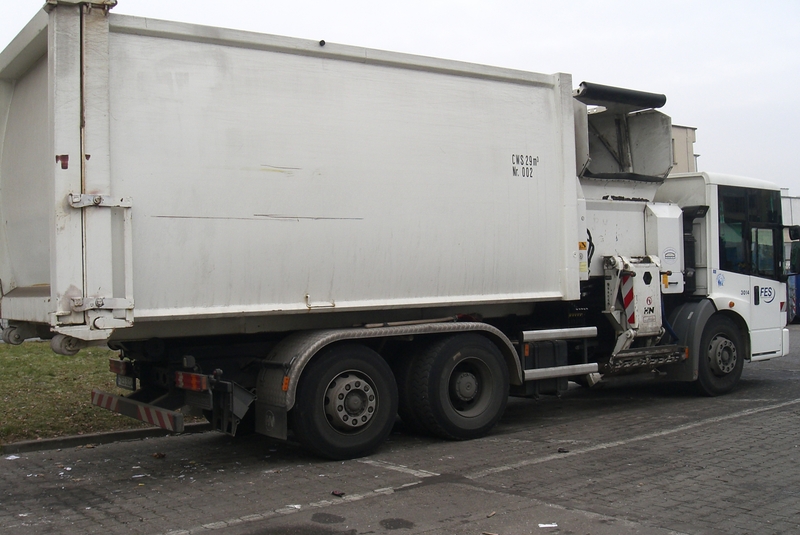

Hier zunächst das ganze Fahrzeug mit dem aufgesatteleten Sammelbehälter von der rechten Seite, auf der sich auf die Seitenladeeinrichtung befindet.

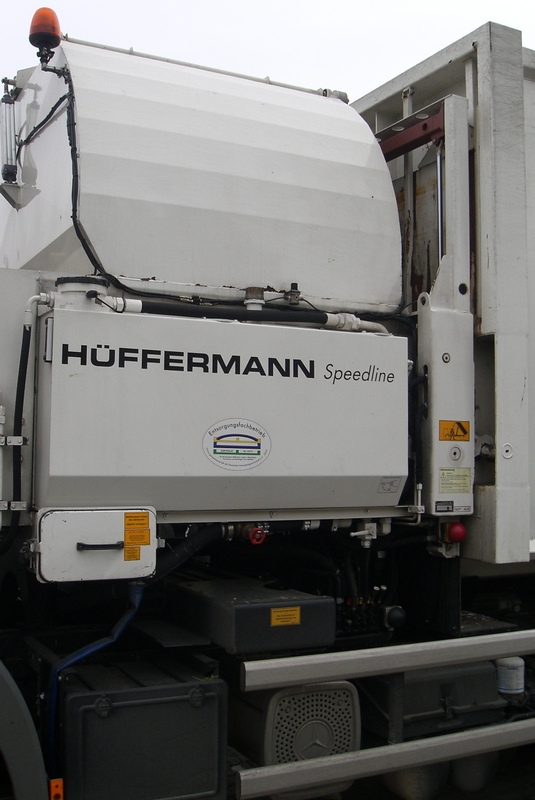

Detailansicht von der linken Seite. Neben dem gelben Warnschild sieht man die Drehhaken, mit denen der aufgesattelte Container an die Presseinheit herangezogen und verriegelt wird. Damit wird der Container so fest an die Dichtlippe der Presseinrichtung gezogen, dass auch bei Biomüll keine Flüssigkeit heraustropft.
Darüber ist einer der beiden Hubzylinder zu sehen, die die sogenannte Guillotine des Sammelbehälters bewegen.
Dies ist die Ladeeinrichtung des Seitenladers. Sie ist fest am Fahrzeug montiert und hat zwei Freiheitsgrade: Teleskopisches Ausfahren nach der Seite und Heben/Kippen der Tonnen.
Hier ein abgerollter Sammelbehälter. In diesen wird der Müll mit der Pressvorrichtung reingedrückt. Damit er nach dem Abstellen nicht wieder herausquillte, wird bereits auf dem Fahrzeug vor dem Abrollen die Guillotine (Schutzschild) vor die Einpressöffnung geschoben.

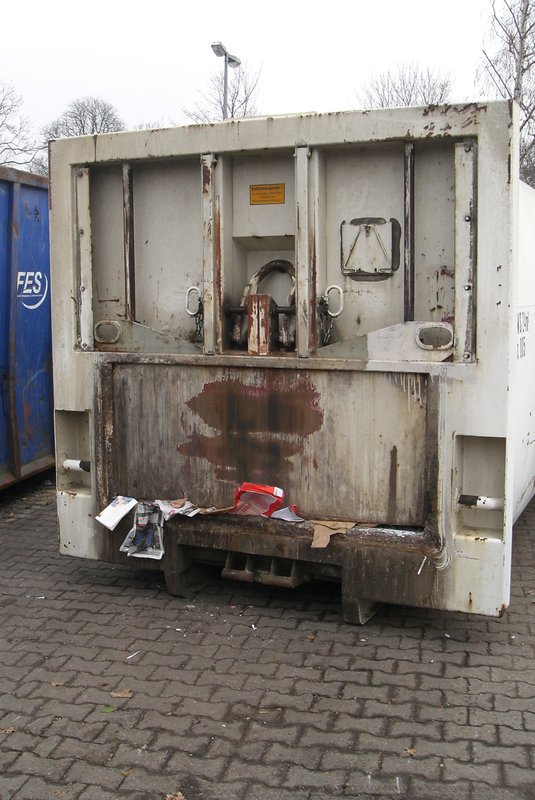

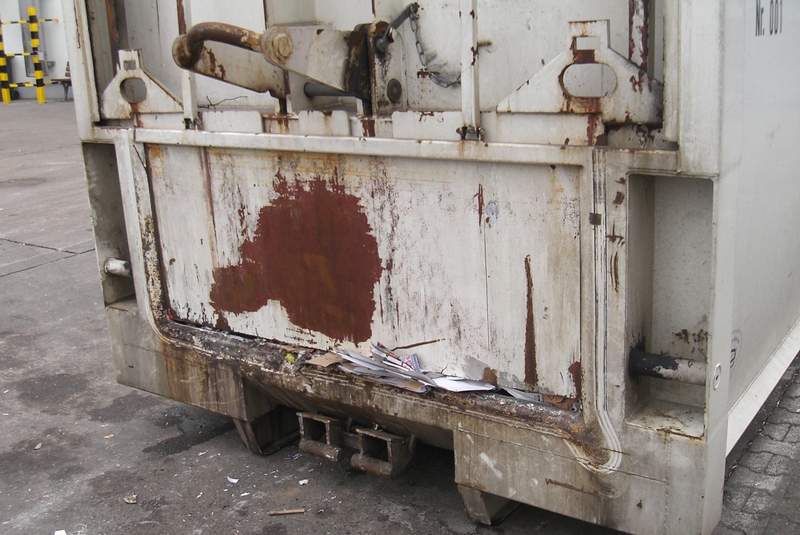

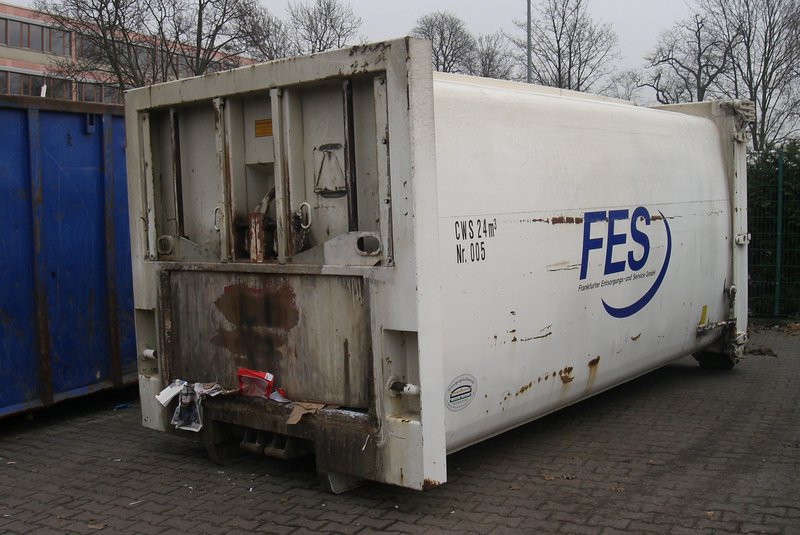

Ansicht des abgerollten Sammelcontainers von der Einpressseite. Die Öse, die der konventionelle Hakenabrollkipper zur Aufnahme des Containers benötigt, ist zurückgeklappt, damit das Schutzschild / Guillotine davor nach oben gezogen werden kann. Diese wird durch die zwei seitlichen liegenden ovalen Löcher von zwei Zylindern der Presseinrichtung nach oben gezogen, sobald der Container auf dem Fahrzeug verriegelt ist. In die beiden seitlichen unteren Taschen mit dem Stab greifen die Verriegelungshaken zum Festspannen auf dem Sammelfahrzeug ein.
Die Spezialabrolleinrichtung des Sammelfahrzeuges greift in die Haken an der Unterkannte des Containers ein.
Hier nochmal ein Bild mit herausgeklappter Öse für die Aufnahme des Conatiners durch einen konventionellen Hakenabrollkipper.
Bei Faun heißen solche Geräte Sidepress X: http://www.faun.com/index.cfm
Hier ein Link zu HN Schörling: http://hn-group.com/Home/Deutsch/f_produkte/frameset_produkte.htm
Gruß Christoph
--
