Autor Thread - Seiten: -1-
000 — Direktlink
07.02.2008, 16:18 Uhr
meine



Suche Fotos/ Bilder von einem Funkmast_LKW, welcher beim THW eingesetzt ist. Kann leider nicht sagen, welcher Ortsverband, hatte mal was davon gelesen.
Auch währen techn. daten nicht schlecht.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
07.02.2008, 17:24 Uhr
DaBaya



Das FZ, das du suchst, ist einem Freund zu Folge ein " MastKW". Was das allerdings heist, wusste auch der nicht. Kurze Google Suche hat das hier und noch mehr zu Tage gefördert.
Gib " MastKW" einfach in Google ein.

http://www.ov-frankfurt-oder.thw.de/zeigbild.php?oesid=OFDR&pic=OFDR1172008262.jpg
http://www.ov-frankfurt-oder.thw.de/veranstaltungen_det.php?oesid=OFDR&lfd=213
http://www.thw.org/index.php?name=PNphpBB2&file=viewtopic&p=31259
Tech. Daten:
Allradantrieb (3 Achsen) // Motorleistung 213 KW / 290 PS // Zul. Gesamtgewicht 25 t
Abmaße (L x B x H) // 8885 mm x 2500 mm x 3650 mm
------------------------------------
Zul. Windgeschwindigkeiten
Auf- / Abbau 25 m/s // Betrieb 34 m/s // Überleben 42 m/s
------------------------------------
Antennenträger:
Maximale Höhe 40 m // Aufbauzeit ca. 20 min // Personalbedarf 2 Mann


mfg, DaBaya
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
07.02.2008, 18:49 Uhr
meine



Vielen Dank für die schnelle Hilfe!!!!!!!!!!!!!!!!
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
07.02.2008, 19:30 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek

Hmm, das scheint der selbe Dornier-Mast wie beim Patriot-RiFu-AMA zu sein.


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
...von Laien regiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
09.02.2008, 21:51 Uhr
Carsten Manner

Avatar von Carsten Manner

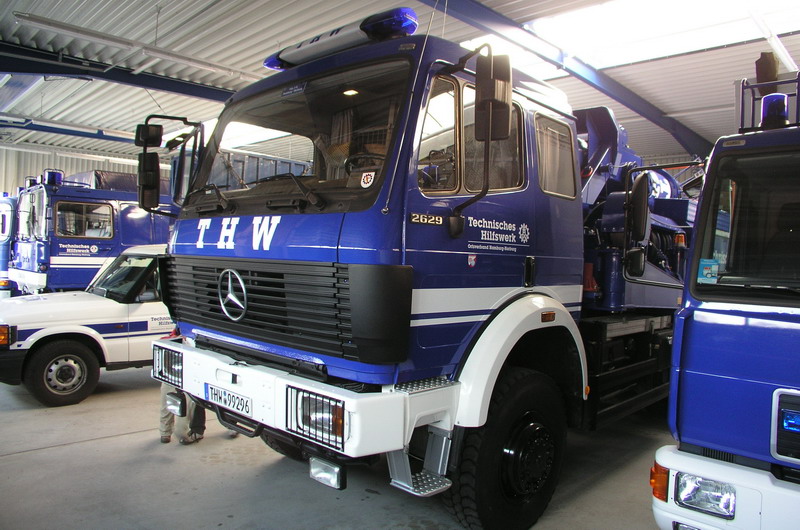

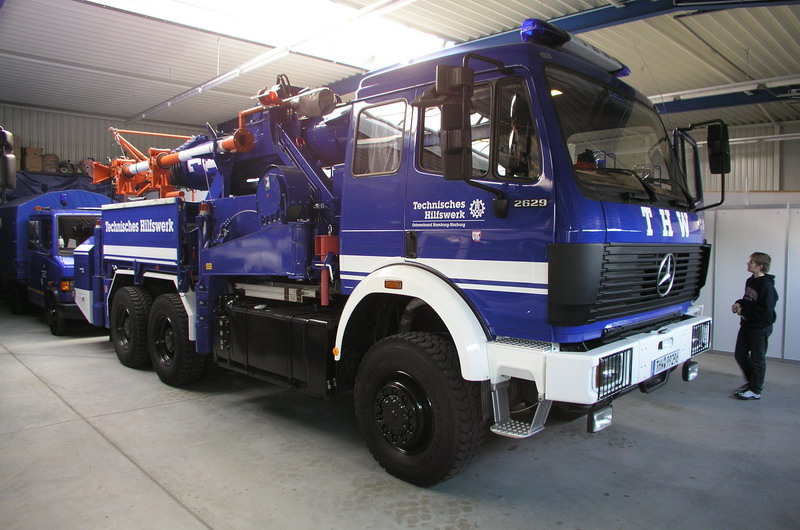

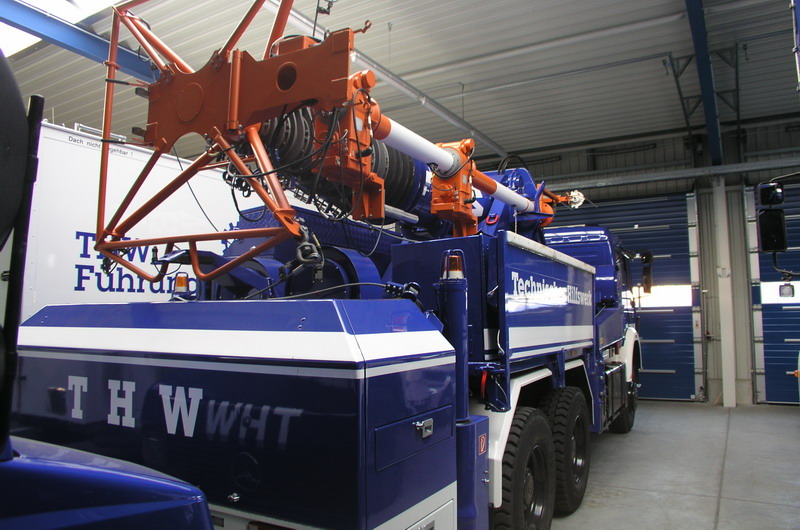

Hab ja so'n Teil auch mal abgelichtet. War leider zu spät am neuen Standort des OV Hamburg-Harburg, die Fahrzeuge standen schon wieder in der Halle.







Gruß

Carsten
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
12.02.2008, 11:22 Uhr
Gast:stader73
Gäste



Zitat:
Sebastian Suchanek postete
Hmm, das scheint der selbe Dornier-Mast wie beim Patriot-RiFu-AMA zu sein.



Moin, moin,
jo, hier handelt es sich um Antennenmastanlagen von aufgelösten iHawk- Verbänden. Die Bundeswehr hat dem THW welche überlassen.Allerdings macht die Mastanlage nicht mehr Dornier sondern SMAG in Salzgitter. Der Nachteil bei diesem Fahrzeug: Man muss die (RiFu) Spiegel noch anbringen. Ausserdem sind die Antennen untereinander angebracht. Bei meinem habe ich meine 4 Spiegel schon dran und sie befinden sich auf einem Antennenkreuz auf gleicher Höhe. Nachteil bei mir: Für meine Abstützung muss ich immer die Bodenplatten mit 2 Mann anbringen. Bei der oben gezeigten Anlage hat man schöne handliche Teller.
Gruß
Christian
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
12.02.2008, 11:55 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek


Zitat:
stader73 postete
Bei meinem habe ich meine 4 Spiegel schon dran und sie befinden sich auf einem Antennenkreuz auf gleicher Höhe.

Auch 'was selbstfahrendes oder ein Einachs-Anhänger wie die 25-m-Antennenträger von AutoKo II / AutoKo 90?


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
...von Laien regiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
12.02.2008, 15:16 Uhr
Gast:stader73
Gäste


Moin Sebastian,
nee, auf dem MAN. Das Fahrgestell ist das gleiche wie das der Patriot/ iHawk Verbände. Nur bei meinem Aufbau hinten ist die Abstützung anders. Es handelt sich um eine Stern- Form. Ein weiterer Unterschied zur FlaRak- Ama: Die nutzen Kupferleitungen zu den Antennen. Ich Hohlleiter. Den Autoko- Anhänger haben wir hier auch. Haben damit Versuche gemacht. Ist aber durchgefallen. allein schon Aufgrund der Höhe. Ich kann ja mal Bilder einstellen. sonst schau mal auf meiner HP unter Impressum. Dies ist meine.
Gruß
Christian

Dieser Post wurde am 12.02.2008 um 15:18 Uhr von stader73 editiert.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
01.08.2008, 18:18 Uhr
THWler1988

Avatar von THWler1988

Nabendz,
gibt es eigentlich von diesem MastKw eigentlich mittlerweile schon ein modell? oder hat schonmal jemand so einen Nachgebaut?
--
Schönen Gruß aus dem Westmünsterland
Christopher

www.thw-gronau.de, www.vw-freunde-dle.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
10.08.2008, 00:30 Uhr
thw sidi



ich habe for kurzem mal mit dem gedanken gespilt mir so einen zu bauen aber
habe kaum fotos oder teile zum bau gefunden (proplem ist der mast
weis nicht wo raus ich in bauen soll)
fileicht weis hir jemanmt uber ein grund modell zum bau eines solschen fahrzeuges bescheit
grus p.schäfer
--
Bitte nicht alle Rechtschreibfehler kommentieren.
Ich habe eine Rechtschreibschwäche

Dieser Post wurde am 10.08.2008 um 00:30 Uhr von thw sidi editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
14.08.2008, 18:23 Uhr
baroni

Avatar von baroni

Vielleicht hilft ja dieser Link:
AMA Antennen Mast Anlage PATRIOT Bw
weiter.
Ist wohl ein Umrüstsatz für den 7 Tonner Minitank von Roco/Herpa.
Daraus sollte man doch ein " MastKW" des THW schnitzen lassen, oder?

Mit den freundlichsten Grüßen,
Thorsten
--
Aktueller denn je:
Wer in der Demokratie schläft, wird in der Diktatur erwachen! ©@bisher unbekannter Autor
... aber wenigstens keine Augenringe haben.
©@Christine Prayon
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
21.04.2009, 18:54 Uhr
Loenne



Moin!


Zitat:
Moin, moin,
jo, hier handelt es sich um Antennenmastanlagen von aufgelösten iHawk- Verbänden. Die Bundeswehr hat dem THW welche überlassen.[...]
Gruß
Christian

nö!

Guckst du hier:
http://gsm.breloehr.de/fotos-n/d1mob.htm

Viele Grüße!

Lönne

Dieser Post wurde am 21.04.2009 um 18:54 Uhr von Loenne editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
012 — Direktlink
22.04.2009, 19:23 Uhr
THWler1988

Avatar von THWler1988

Richtig das THW hat die masten von der Telekom übernommen so hab ich das auch mal irgendwo gehört.
--
Schönen Gruß aus dem Westmünsterland
Christopher

www.thw-gronau.de, www.vw-freunde-dle.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
013 — Direktlink
23.04.2009, 21:26 Uhr
Gast:stader73
Gäste


Jo, die Telekom hat 11 von der Bundeswehr nach Auflösung der Hawk-Verbände übernommen. 5 davon sind dann zum THW. Die Fahrzeuge wurden bei der Telekom modifiziert (Staukästen ,etc.). Bei der Telekom wurden die Fahrzeuge als Versuchsträger eingesetzt. Ob die noch eingesetzt werden, weiß ich nicht. Hatte die Dinger der Telekom in Salzgitter bei SMAG gesehen. Die THW- AMA`s standen eine ganze Zeit lang in der Luftwaffenwerft in Wunstorf.
Gruß
Christian
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
014 — Direktlink
30.08.2010, 05:27 Uhr
heskey627



Der LKW sieht ja monstermässig aus. Danke für das super Foto, DJ!

http://www.panzerfux.de/de/
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
015 — Direktlink
06.04.2012, 14:24 Uhr
thw sidi



Hallo modellbau kolegen
mek bringt das fahrzeug jetzt als klein serie raus.
grussp.sch
--
Bitte nicht alle Rechtschreibfehler kommentieren.
Ich habe eine Rechtschreibschwäche

Dieser Post wurde am 06.04.2012 um 14:26 Uhr von thw sidi editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
