Autor Thread - Seiten: -1-
000 — Direktlink
18.04.2004, 21:23 Uhr
robertd



Hallo,

ich hab mal eine frage an die, die schon mal gesehen haben, wie ein schwanenhals vom Anhänger abgefahren wird (zb um mit dem bagger aufs baggerbett fahren zu können)

Grundsätzlich nehme ich mal an, dass das so abläuft:

- Absenken der vorderen kante des baggebetts mittels anhänger- bzw. schwanenhalshydraulik bis es auf der strasse aufliegt
- lösen der verbindung schwanenhals-baggerbett
- wegfahren des an der Zugmaschine hängenden Schwanenhalses

soweit so gut...

aber: wie verhindert man, dass der schwanenhals auf der strasse schleifend an der zugmaschine hängt? gibts da eine abstützung, die den schwanenhals auf der zugmaschine fixiert ?

danke schonmal,

gruss robert
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
18.04.2004, 21:29 Uhr
Ditzj



Hallo,

Auf dieses bild siehst du dass er unter der Schwanenhals hydraulische Stützen gibt die sich auf das Chassis abstützen und der Schwanenhals so auf die richtige Höhe halten.



Grüsse,

Harm Adams
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
18.04.2004, 21:31 Uhr
Carsten Manner

Avatar von Carsten Manner

Hallo Robert,

es ist so, wie Du schon vermutet hast. Der Schwanenhals schleift natürlich nicht hinter der Zugmaschine her.
Unter dem Schwanenhals sind meistens 2 Hydraulikstempel angebracht, die im ausgefahrenen Zustand den Schwanenhals in der Schwebe halten, so das die Zugmaschine vom Tiefbett ab- und wieder anfahren kann.

Ich hoffe hiermit geholfen zu haben.

Carsten Manner
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
18.04.2004, 21:39 Uhr
robertd



aaahh...
alles klar.

danke für die infos.

gruss robert
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
18.04.2004, 23:27 Uhr
Markus K

Avatar von Markus K

Hi

Ergänzend zu Harm und Carsten muss noch erwähnt werden das die Zugmaschine am Rahmen meist eine Stahlplatte haben auf der sich die Hydraulikstempel abstützen.

Mfg Markus K
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
25.04.2004, 21:05 Uhr
Markus K

Avatar von Markus K

HI@all

Habe gerade auf lkw-infos.de folgendes Bild entdeckt.
Hier kann man gut sehen wie der Schwanenhals sich an der Zugmaschine abstütz.



Das ©liegt bei Jörg Schmitz


Mfg Markus Kretschmer
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
16.05.2004, 11:47 Uhr
Ditzj



Hi,

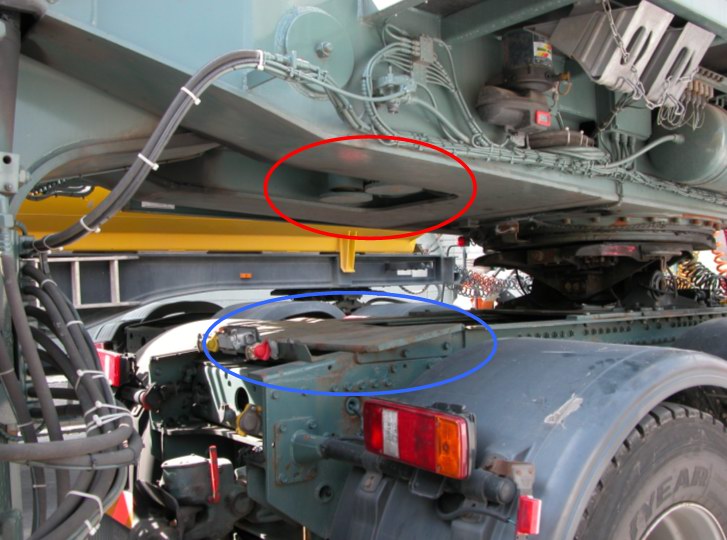

Hier nochmals. Habe es mal bei einen Scheurle Schwanenhals abgeknipst.
Im roten Kreis sind die Hydraulikstützen.
Im blauen Kreis der von Markus erwähnte Stahlplatte.



Harm Adams
http://www.ditzj.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
16.05.2004, 12:39 Uhr
MAN 41680



Hallo zusammen,

wenn wir schon dabei sind, wir hatten bisher nur die von Scheuerle, ich hab da noch einen von Goldhofer abgelichtet:



Denke da sieht man die Hydraulikabstützungen sehr gut.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
16.05.2004, 18:32 Uhr
Gast:ben1
Gäste


Hallo Robert !

Auch ich zeige dir noch ein paar Foto von der BauTrans Kombination.
Darauf siehst du genau den Schwanenhals wie er angehängt und lose aussieht.
(leider musst du noch ein bisschen warten, bis Hajo oder Bube die Fotos einfügt)

Gruss aus dem BauTrans Ländle.

BEn







Dieser Post wurde am 17.05.2004 um 19:54 Uhr von Burkhardt Berlin editiert.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
