Hansebubeforum » Baukrane » TDK FM Gru » Threadansicht

Autor Thread - Seiten: -1-
000 — Direktlink
03.08.2010, 21:11 Uhr
Hendrik
Moderator
Avatar von Hendrik

Zwei interessante Exemplare des italienischen Kranherstellers FM Gru ( http://www.fmgru.it/construction-cranes.html ) habe ich an der belgischen Nordseeküste ablichten können:


















Dieser Post wurde am 03.08.2010 um 21:37 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
03.08.2010, 22:21 Uhr
Hawe

Avatar von Hawe

Hallo

Vielen Dank für die Bilder.
Ich finde, dass es schon etwas eigenartig aussieht, das die ungenutzte 2. Auslegerabspannung so 'unmotiviert' in der Gegend hängt. Schaden wird es wohl kaum.

Und das die hinteren Gegenausleger jeweils etwas überzogen sind finde ich 'befremdlich'.

Ansonsten Krane, wie man sie in unseren Breiten eher selten zu sehen bekommt. :-)

Harry
--
Es gibt keine dummen Fragen, nur dumme Antworten.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
04.11.2010, 09:34 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek

Ich wiederhole hier nochmal meine Frage aus dem Rätselthread: Was ist das hier für ein FM-Gru-Kran?



So auf den ersten Blick würde ich vermuten, daß der identisch mit dem letzten Kran aus Hendriks Posting ist.
Wenn ich mir die Datenblätter auf der FM-Gru-Homepage so anschaue: Könnte das evtl. ein 2560 TCK sein?


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
...von Laien regiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
27.04.2015, 20:30 Uhr
kim

Avatar von kim

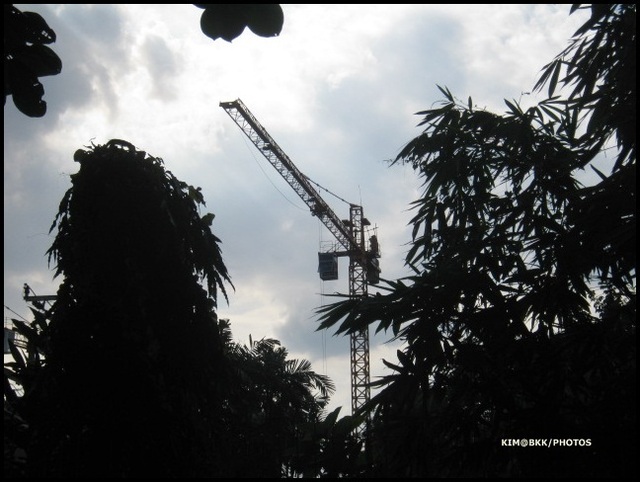

TOWERCRANE FM.
https://www.flickr.com/photos/bkktowercrane/

[URL=http://s656.photobucket.com/user/kimes_boy/media/UI_zpsprc8ybew.jpg.html][/URL]
--
Towercrane operator
Towercrane 1:50 scale model.
Hevy transport 1:87 scale model.
,,,,,,,,,,,,,,,,,,
BKK TOWERCRANE.
http://www.flickr.com/photos/bkktowercrane/
https://www.facebook.com/bkk.towercrane
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
13.05.2016, 10:54 Uhr
Menzitowoc

Avatar von Menzitowoc

Hallo,

auf der Bauma 2016 waren die italienischen Kranbauer von FM Gru zusammen mit dem Händler Grüßer Baumaschinen vertreten. Von den Schnellmontagekranen wurde der besonders mobile 930 RBI-FA gezeigt. Er verfügt über die langen hydraulischen Abstützungen an einer idealen Sternabstützung, wie sie bei den Zimmererkran üblich sind und wird mit einem untergefahrenen Sattelauflieger transportiert. Entweder bleiben die Achsen auf der Baustelle untergefahren oder können auch vollständig herausgezogen werden und der Kran steht alleine – wie hier ausgestellt.
Zur besseren Gewichtsverteilung beim Transport werden die beiden seitlichen Gegengewichtsblöcke an Armen nach vorne geschwenkt. Dies erfolgt mit einem hydraulischen Zahnstangenantrieb, wie ihn auch Spierings bei seinen Mobilbaukranen verwendet.



Durch den Transport mit dem gefalteten Turm nach vorne und den Achsen sehr weit hinten im Zug kann der Kran gut in Sackgassen hinein manovriert werden und verschenkt dort recht wenig Ausladung – siehe auch mein „Sackgassenproblem“ (Posting Nr. 48 vom 1.3.2011).



Hinter dem 930 RBI-FA stand noch ein ehr konventioneller hydraulischen Faltkran vom Typ 1140 RBI, das Topmodell unter den „RBI Faltern“ bei FM Gru. Dieser wird mit zwei parallelen Faltzylindern am Turm aufgeklappt, die vernünftigerweise nach unten gerichtet montiert sind, was bei den Dreckansammlungen auf der Kolbenringdichtung sicher von Vorteil ist (Liebherr z.B. ist dieser Meinung anscheinend nicht).

Gruß Christoph
P.S.: Link zum Image-Shack-Album mit den Bildern in voller Auflösung.
--
Mal was ganz Anderes: Marion Walking Dragline aus Constructor (Holzbaukasten)

Dieser Post wurde am 13.05.2016 um 11:02 Uhr von Menzitowoc editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
10.07.2016, 20:59 Uhr
Hendrik
Moderator
Avatar von Hendrik


Zitat:
BaggerRalf postete Kran aus Austria 2016








Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
10.07.2016, 21:07 Uhr
Hendrik
Moderator
Avatar von Hendrik

Dieser FM Gru aus Österreich (siehe obiges Posting) wurde auf der Bauma 2007 vorgestellt:



gruß hendrik

Dieser Post wurde am 06.08.2017 um 18:30 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
30.10.2016, 15:34 Uhr
Hendrik
Moderator
Avatar von Hendrik

Ein FM Gru aus Italien:



Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
30.10.2016, 20:02 Uhr
Hendrik
Moderator
Avatar von Hendrik

Montage eines FM Gru irgendwo in den Weinbergen Italiens mittels Demag AC 50-1 von Carpin Autogru.

Die Baustelle war gottverlassen, Kran stand offen, alle Werkzeuge lagen herum. Die Arbeiter waren in der nächsten Trattoria!
















Der Kran wird später durch ein Dieselstromerzeuger angetrieben:


Dieser Post wurde am 03.04.2018 um 22:55 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
03.02.2017, 21:19 Uhr
dade278



Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
06.08.2017, 18:29 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier noch zwecks Vervollständigung der FM Gru von neulich, der als solcher hier von unserem User dade278 bestimmt worden ist:









Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
03.04.2018, 23:00 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier ein FM GRU (1035 City) aus der südlichen Schweiz (Tessin):





Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
012 — Direktlink
04.04.2018, 14:18 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier ein weiterer FM GRU. Genaue Typbezeichnung mir unbekannt:









Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
013 — Direktlink
04.04.2018, 14:43 Uhr
Hendrik
Moderator
Avatar von Hendrik

Dieses sind zwei weitere FM GRU....alt und neu:

Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
014 — Direktlink
29.04.2018, 18:20 Uhr
Hendrik
Moderator
Avatar von Hendrik

FM Gru hat auch Untendreher im Programm, und hier ist mal so ein kleiner hydraulischer Vertreter dieser Art.

Die Typbezeichnung dieses Exemplars hier ist "618", das bedeutet 600 kg bei 18 m Ausleger. Als Maximaltragkraft ist 1 t bis 11,5 m angegeben:






Dieser Post wurde am 29.04.2018 um 18:20 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
015 — Direktlink
18.06.2018, 19:33 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier nochmal der grosse FM Gru aus Posting 010, dieses Mal habe ich angehalten und durfte auch aufs Gelände.

Es ist ein FM Gru 6070 MI:






Dieser Post wurde am 18.06.2018 um 19:46 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
016 — Direktlink
18.06.2018, 19:34 Uhr
Hendrik
Moderator
Avatar von Hendrik

Und der Rest:







Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
017 — Direktlink
18.06.2018, 22:31 Uhr
RGM



Gut, hendrik!
endlich habe ich ein paar schöne bilder auf diese fm, nachdem es ein turmelement verbogen hat, weil sie versucht haben eine balance zu heben, aber der kran hat überlebt!
Gruß
--
schau dir meine Modelle an https://flic.kr/s/aHsmGsoLfb
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
018 — Direktlink
19.06.2018, 21:17 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier ein selbstaufstellender Obendreher von FM Gru.

Sein Baujahr ist 1990, und seine Bezeichnung ist 833 AM (0,8 t bei 33 m Ausleger, "auto montaggio")









Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
019 — Direktlink
19.06.2018, 21:27 Uhr
Hendrik
Moderator
Avatar von Hendrik

Unterwagen mit lenkbarer Vorderachse:




Unterwagen hinten mit Schaltschrank und Technik. Die Baustelle ruht offensichtlich seit längerem, und der arme Kran wächst langsam aber sicher zu:






Hier ist der Gegenausleger nicht frei von Technik: Die Katzwinde ist dort untergebracht.

Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
020 — Direktlink
20.06.2018, 10:13 Uhr
Graf Koks




Zitat:
Hendrik postete
Hier nochmal der grosse FM Gru aus Posting 010, dieses Mal habe ich angehalten und durfte auch aufs Gelände.

Es ist ein FM Gru 6070 MI:


Danke Hendrik,

für die weiteren Bilder dieses Obendrehers, das Teil ist ja fast schon Turmdrehkranerotik pur, die achtfach eingescheerte Hakenflasche tut das ihre dazu. Anscheinend hat der Kran eine recht bescheidene Hubwerkwinde was die Leistung angeht, wie sonst erklärt sich so eine aufwendige Einscheerung...!, oder da geht einer hoch und kurbelt per Handbetrieb

Gruß
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
021 — Direktlink
20.06.2018, 16:12 Uhr
RGM



Diese Winde am Gegenarm dient zum Heben und Senken des Ballasttanks während der Montage - Demontage
--
schau dir meine Modelle an https://flic.kr/s/aHsmGsoLfb
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
022 — Direktlink
20.06.2018, 16:50 Uhr
Hendrik
Moderator
Avatar von Hendrik

Ah ok! Dann ist die Katzwinde also doch vorne im Hauptausleger:


Dieser Post wurde am 20.06.2018 um 16:50 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
023 — Direktlink
20.06.2018, 21:45 Uhr
RGM



Genau, andere italienische Selbstmontagekrane haben auch einen Ballasthebemotor.
--
schau dir meine Modelle an https://flic.kr/s/aHsmGsoLfb
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
024 — Direktlink
28.09.2019, 14:38 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier ein alter FM Gru (Typ unbekannt):



Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
