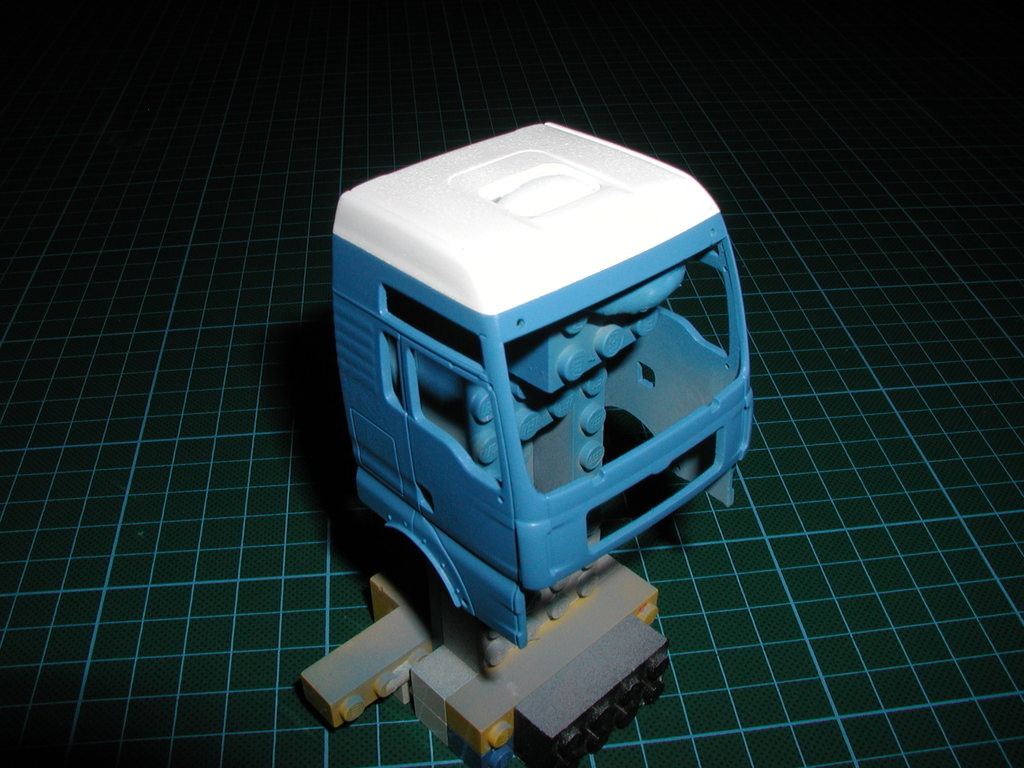

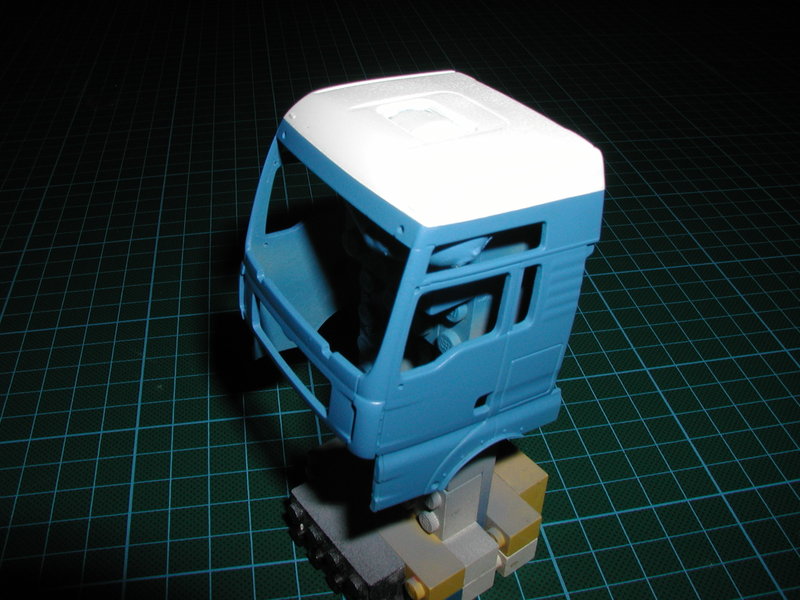

000 — Direktlink 30.08.2010, 20:34 Uhr jeanpierre Bisher habe ich meine Projekte im 1/87er Sektor vorgestellt, nun möchte ich euch mein erstes Projekt in 1/50 vorstellen, es wird die vierachsige Zugmaschine der Fa. Felbermayr mit der internen Nummer 20. Das Modell entsteht grundsätzlich aus zwei Tekno TGA XXL Zugmaschinen, die Kabine, Stoßstange und auch die Kotflügel finden hiervon Verwendung. Ich habe noch wie beim Original die Kotflügelverbreiterungen angebracht. Zuerst habe ich den Lack bis auf das Metall abgebeizt und oben auf dem Dach die Öffnungen des Windabweisers verschlossen und verspachtelt, anbei habe ich die Karosserie in RAL 5015 gespritzt. Anschließend habe ich das weiße Dach aufgespritzt. Nun kommen die Decals drauf und am Ende wird alles mit Hochglanzkarosserielack versiegelt. Viel Spaß mit den Fotos. Und noch ein Foto der Stosstange. Dabei habe ich diese zuerst in Grau gespritzt und anschließend mittels Airbrush die rotweißen Streifen aufgespritzt, dann habe ich das Umweltdecal angebracht und das ganze Seidenmatt versiegelt. Viele Grüße aus Südtirol Roland Dieser Post wurde am 30.08.2010 um 20:36 Uhr von jeanpierre editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink 30.08.2010, 20:38 Uhr Gast:Steve12777 Gäste für was das gute alte Bastelspielzeug von früher doch gut sein kann: LEGO btw: Sieht wieder mal super aus Dieser Post wurde am 30.08.2010 um 20:39 Uhr von Steve12777 editiert. (Gast) Zitatantwort || Editieren || Löschen || IP

002 — Direktlink 30.08.2010, 20:46 Uhr jeanpierre Zitat: Steve12777 postete für was das gute alte Bastelspielzeug von früher doch gut sein kann: LEGO btw: Sieht wieder mal super aus Hallo Stefan, ja ich habe einige Legoteile ich teilweise für derartige Montagehalterungen baue, da man sie dem Objekt anpassen kann und zudem baue ich mit Lego immer die Formenwände für die Silikonabgüsse. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink 30.08.2010, 21:12 Uhr Gast:Steve12777 Gäste LEGO ist klasse, habe ich bei meiner Brücke auch gut brauchen können: https://hansebubeforum.de/showtopic.php?threadid=14916&pagenum=5#205788 (Gast) Zitatantwort || Editieren || Löschen || IP

004 — Direktlink 30.08.2010, 22:11 Uhr Stegra Gigantisch !!! zuerst machst du den 1:87 Bereich unsicher und jetzt auch noch den 1:50!! -- ___________________________________ mfg Stefan www.stegra-modellbau.at Mein Blog in Zusammenarbeit mit www.truckmo.com --> www.lkwmodelle.at Meine Bilder unterliegen meinem Copyright! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink 30.08.2010, 22:39 Uhr janh Super! Ich bin schon mal auf das Endergebnis gespannt. Was nimmst Du zum Abkleben bei den Warnstreifen an der Stoßstange? Und wie bekommst Du die Abstände zwischen den Streifen so genau hin? Gruß, Jan Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

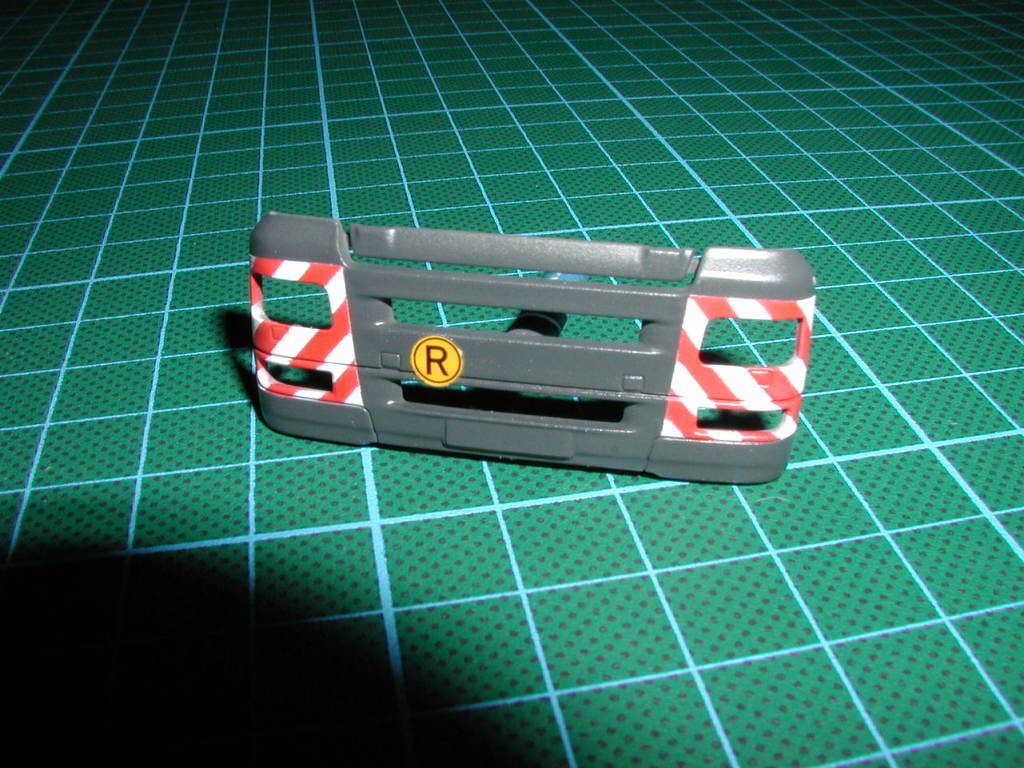

006 — Direktlink 31.08.2010, 08:08 Uhr jeanpierre Zitat: janh postete Super! Ich bin schon mal auf das Endergebnis gespannt. Was nimmst Du zum Abkleben bei den Warnstreifen an der Stoßstange? Und wie bekommst Du die Abstände zwischen den Streifen so genau hin? Gruß, Jan Hallo Jan, ich verwende grundsätzlich zum Abkleben aller Stellen ganz gewöhnliches Isolierband aus dem Elektromarkt. Um aber scharfkantige Übergänge zu erhalten mußt du mit gutdeckenden Farben arbeiten, ich verwende eigentlich immer Acrylfarben auf Wasserbasis, hierbei mußt du keine dicke Schicht auftragen und man erzielt einen sehr scharfen Übergang, ohne daß dieser sichtbar oder auch fühlbar wäre, wenn man darüberstreicht. Ich habe somit das Isolierband in gleichbreite Streifen geschnitten und damit die Warnstreifen an der Stoßstange aufgespritzt, zuerst den gesamten Teil in Weiß, dann die roten Streifen darüber. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

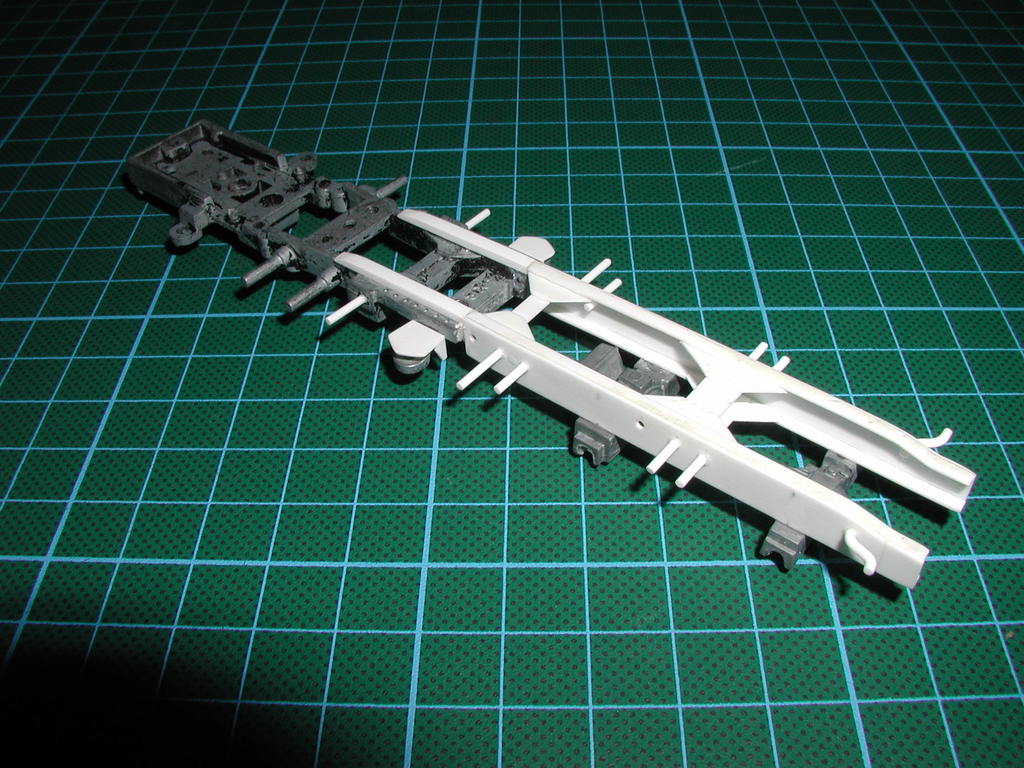

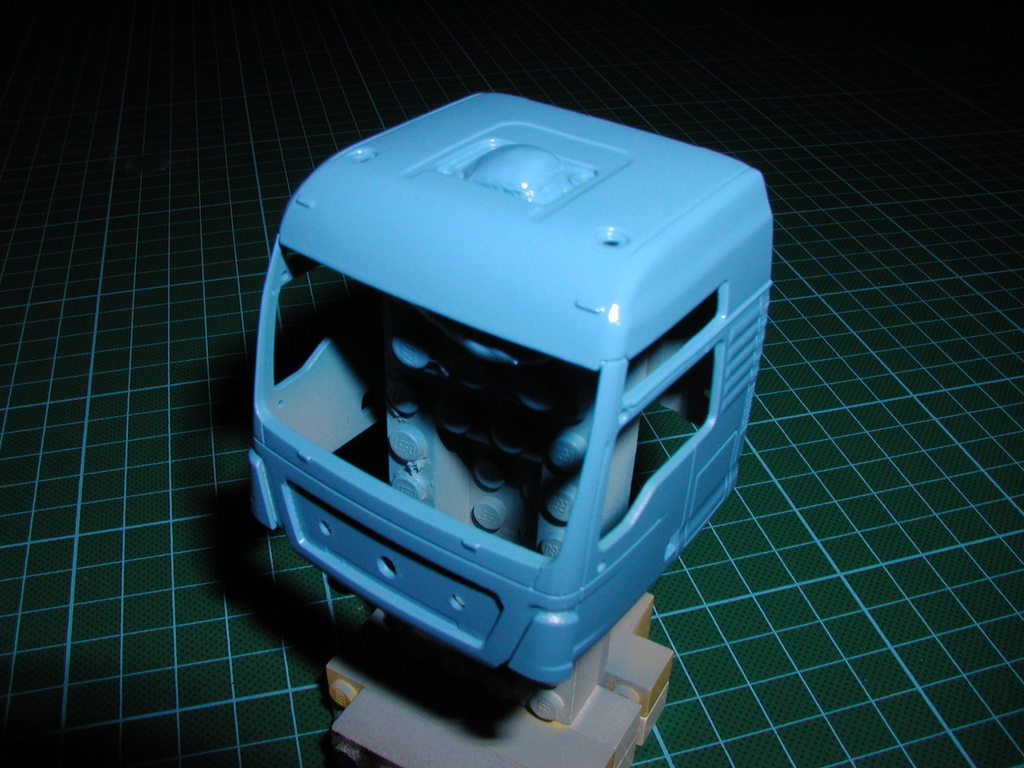

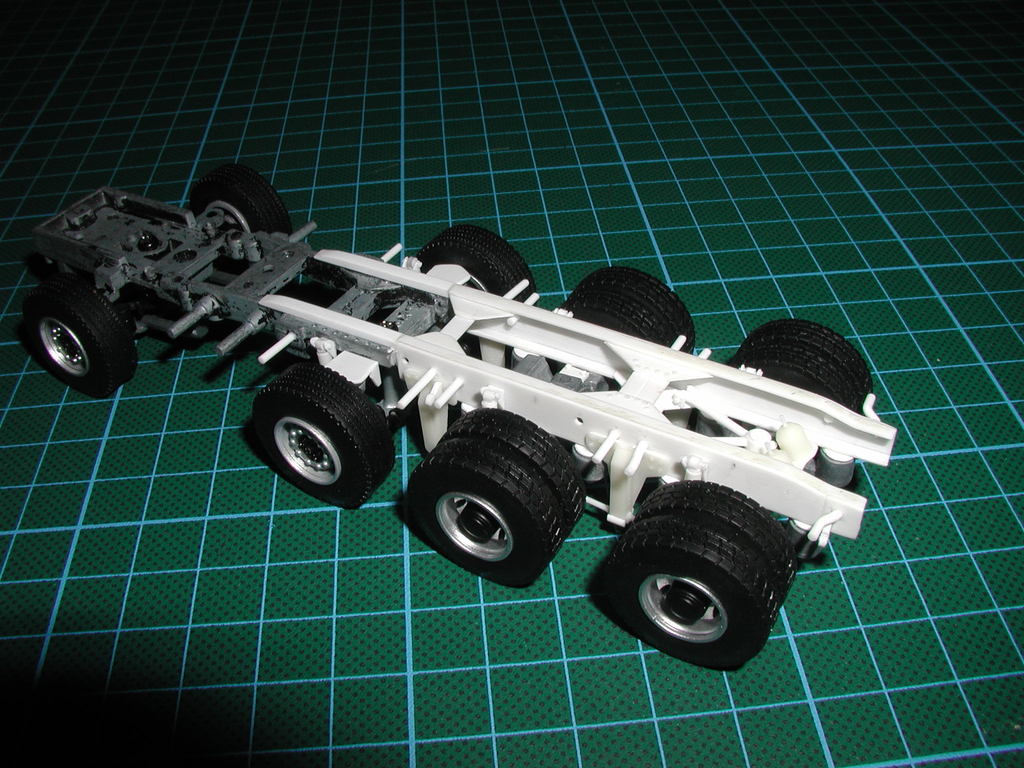

007 — Direktlink 20.09.2010, 21:13 Uhr jeanpierre Hallo zusammen, habe eine kleine Projektänderung vorgenommen, die Nr. 20 wird momentan auf Eis gelegt, dafür wird die Nr. 95 von Felbermayr, die TGX 41.680 gebaut. Ich habe hierfür die Kabine von WSI verwendet, dabei habe ich die Löcher für die Sonnenblende und für die beiden Hupen verschlossen und verspachtet, diese bekommen später filigranere Befestigungen. Anbei ein Foto der in blau lackierten Kabine. Die weiße Kabine habe ich ursprünglich wieder bis auf das Metall abgelaugt, so auch die Kotflügel. Das Chassis habe ich auch komplett zerlegt und abgelaugt, dabei habe ich es gleich nach der zweiten Lenkachse abgetrennt, der komplette hintere Teil vom Chassis wird neu aus Evergrennprofilen aufgebaut, für die Achshalterungen habe ich Masterteile gefertigt, welche nun aus Resin nachgegossen werden. Von dieser Maschine habe ich eine Unmenge an Detailfotos, da ich diese ja auch schon in 1/87 gebaut habe. In diesem etwas größeren Maßstab möchte ich noch einige Details mehr verbauen. Weitere Fotos folgen demnächst. Viele Grüße inzwischen Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink 26.09.2010, 20:20 Uhr jeanpierre Hallo zusammen, habe nun die Halterungen für die Kotflügel am hinteren neu gebauten Chassisteil montiert und fixiert. Als nächstes sind zahlreiche Nieten und die Stabilisatoren dran, welche auf der Oberseite der beiden Getriebeeinheiten montiert werden. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

009 — Direktlink 28.09.2010, 19:50 Uhr christian41680 Hallo Roland! ....nicht schlecht Herr Specht :-) Hat das mit dem Fgst-fräsen funktioniert? Wir hatten uns ja mal drüber unterhalten! Oder hast du wieder alles aus Profilen / Platten gebaut? Achja, noch was: Wir suchen einen Montageleiter für die Schwerlastzugmaschinen-Fertigung......Spaß, aber du bist mittlerweile schon so im Detail das wir Mühe haben mitzuhalten :-) Spaß bei Seite, aber ich freue mich schon rießig auf die nächsten Bilder! Grüße Christian -- Gruß Christian _____________________________________ TGX 41.680 XXL - Power made in AUSTRIA!!! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

010 — Direktlink 28.09.2010, 20:05 Uhr bkf1999 Das sieht mal wieder sehr vielversprechend aus, warte gespannt aufs fertige Modell. -- Die letzten werden die Ersten sein! www.schwerlastbau.de.tl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

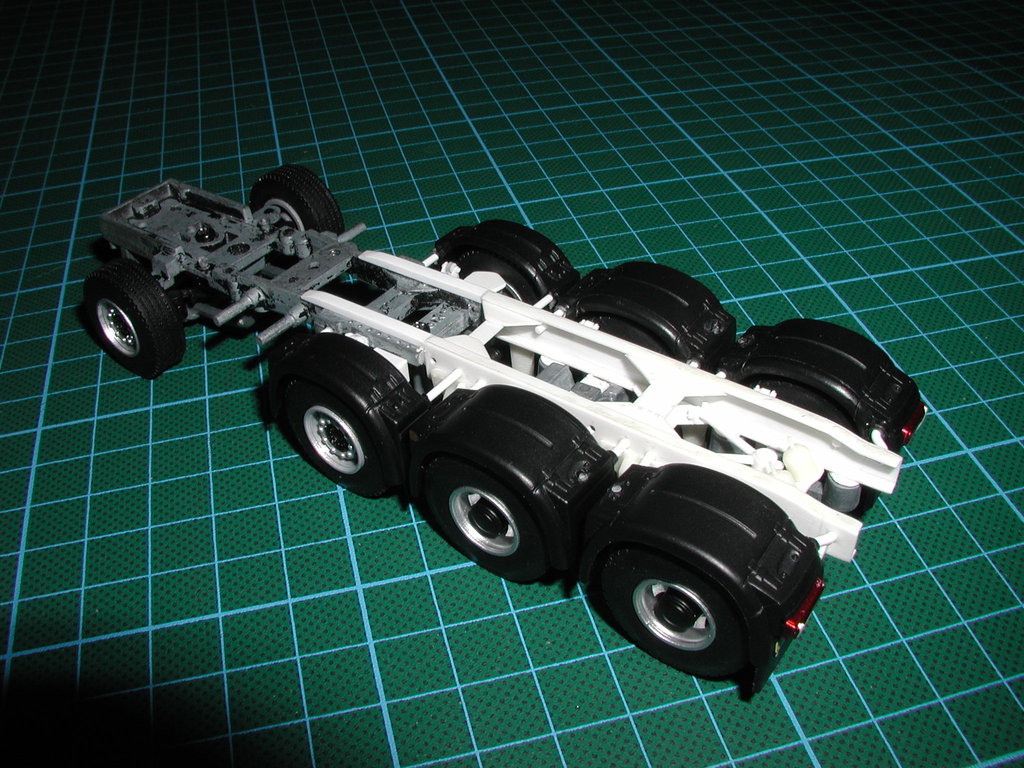

011 — Direktlink 30.09.2010, 20:06 Uhr jeanpierre Hallo zusammen, ich habe ein wenig beim Chassis weitergebaut. Die Stoßdämpfer sind montiert, die hinteren Bremszylinder und der Stabilisator für die Hinterachse auch. Bei der Vorlaufachse werden die beiden Befestigungsstreben vom WSI Modell abgetrennt und nach hinten gerichtet, das 95X Fahrgestell hat es nämlich umgekehrt wie jenes von WSI, somit stimmt es dann genau mit jenem der TGX Nr. 95 von Felbermayr überein. Die seitlich montieren Achshalterungen habe ich aus Resin nachgegossen und nun auch fertig montiert. Viel Spaß mit den Fots. Auf diesem Foto habe ich mal probeweise die Kotflügel montiert. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

012 — Direktlink 30.09.2010, 20:39 Uhr bkf1999 Der Wahnsinn die ganzen Details am Chassie ich ziehe meinen Hut vor dir -- Die letzten werden die Ersten sein! www.schwerlastbau.de.tl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink 30.09.2010, 20:55 Uhr Blaumann Hallo Roland, Hast Du mal die Radstände vom Wsi Modell mit dem Vorbild verglichen? Gruß Dennis Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

014 — Direktlink 01.10.2010, 08:27 Uhr jeanpierre Zitat: Blaumann postete Hallo Roland, Hast Du mal die Radstände vom Wsi Modell mit dem Vorbild verglichen? Gruß Dennis Hallo Dennis, nein habe ich eigentlich nicht, ich habe das Chassis und die Radstände vom Modell genau nach MAN Schnittzeichungen gebaut, ich denke aber schon, daß WSI Modelle dem Original entsprechen. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

015 — Direktlink 01.10.2010, 08:36 Uhr Blaumann Ne die stimmen alle nicht, musste mal nachmessen ! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

016 — Direktlink 01.10.2010, 09:55 Uhr jeanpierre Zitat: Blaumann postete Ne die stimmen alle nicht, musste mal nachmessen ! Schade, aber es ist so, ich baue meine Chassis sowieso großteils immer selbst, (auch im kleineren Maßstab 1/87) und verwende hierfür immer genaue Maßstabszeichnungen. Zudem weisen die Modelle in 1/50 sehr wenige Details auf, nicht einmal der Rahmen ist wie beim Original ein gebogenes Profil, sondern ist bei den Modellen ein voller Metallteil. Grüße Roland Dieser Post wurde am 01.10.2010 um 09:57 Uhr von jeanpierre editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

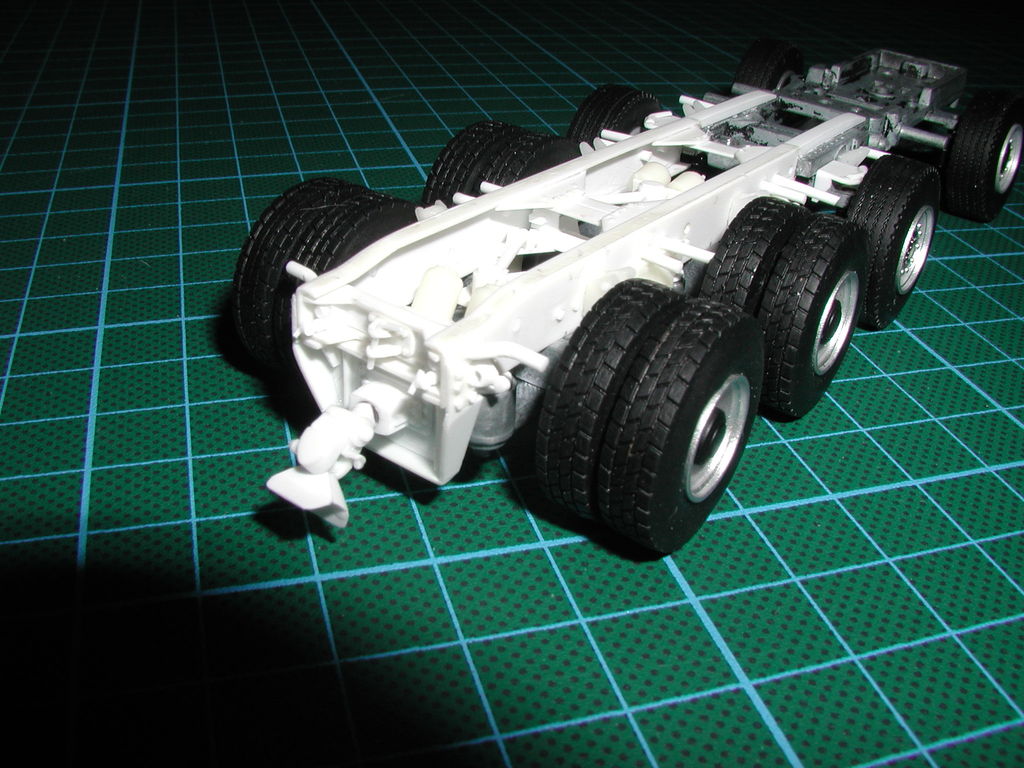

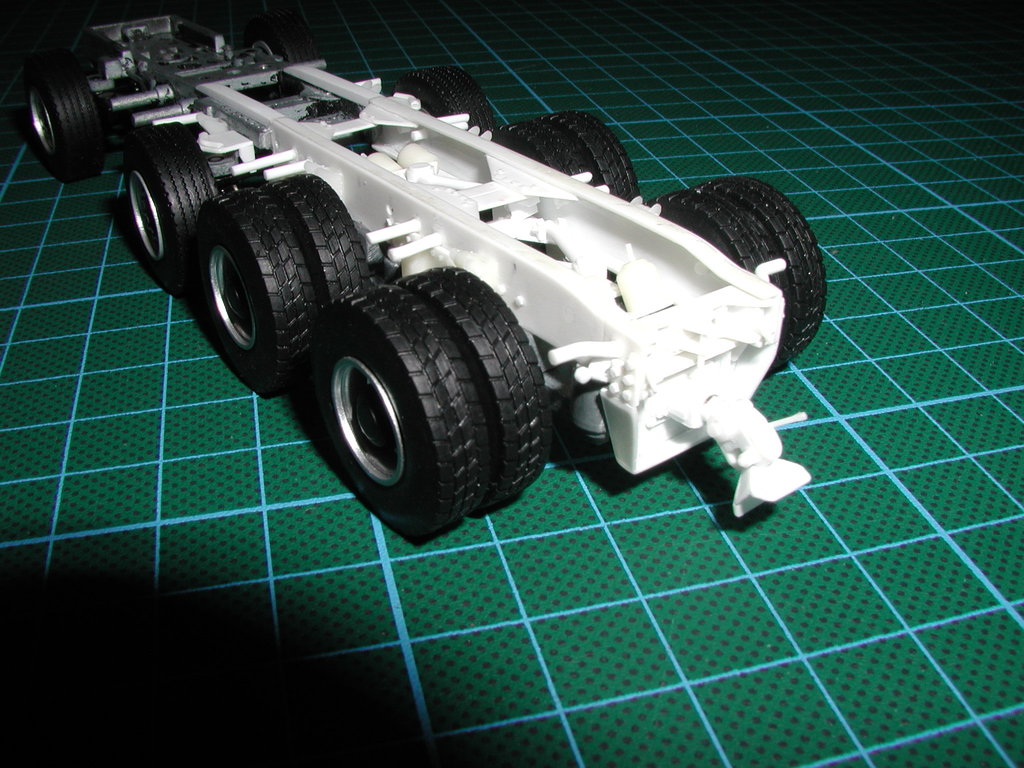

017 — Direktlink 03.10.2010, 19:39 Uhr jeanpierre Hallo zusammen, ich habe nun die Rockinger Schwerlastkupplung hinten drangebaut, und auch die Hecktraverse wie beim Original nachgebaut. Alle Teile sind aus verschiedenen Evergreeprofilen entstanden. Auch die Bremszylinder der dritten Achse sind montiert. Als nächstes kommen nun die Hydraulikleitungen dran. Diese werde ich aus 0,2mm Bleidraht bauen. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

018 — Direktlink 03.10.2010, 19:45 Uhr Gast:Steve12777 Gäste wahnsinn, das alles in 1zu50... (Gast) Zitatantwort || Editieren || Löschen || IP

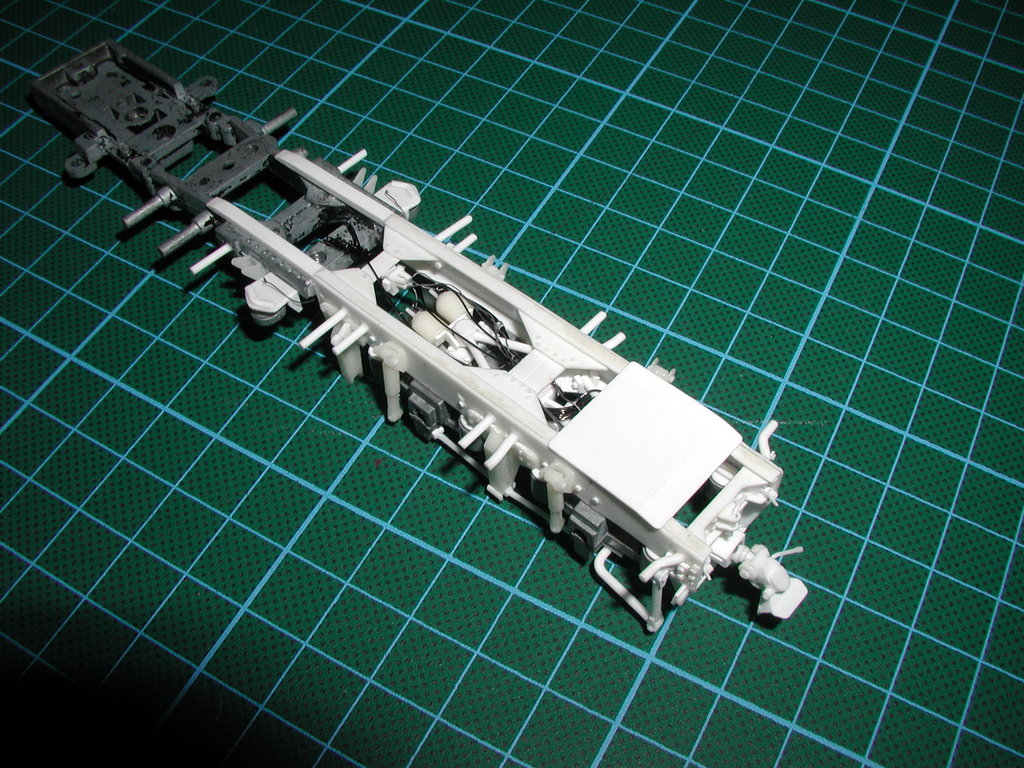

019 — Direktlink 04.10.2010, 21:21 Uhr jeanpierre Hallo zusammen, die Leitungen im Chassis sind nun verlegt und die Abstützplatten für den Schwanenhals sind montiert, als nächstes kommt die Sattelplatte dran. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

020 — Direktlink 05.10.2010, 11:50 Uhr janh Boah,was ein Aufwand!Alleine die Schwerlastkupplung;das müssen schon ein paar dutzend Einzelteile sein,aus denen die zusammen gebastelt ist. Das Modell wird echt der Hammer! Verglichen damit sehen meine eigenen Umbauten wie Spielzeug aus. Gruß, Jan Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

021 — Direktlink 05.10.2010, 14:23 Uhr Hendrik Moderator Funktioniert auch die Luftfederung? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

022 — Direktlink 05.10.2010, 16:16 Uhr christian41680 Wir könnten dir günstiges Hydrauliköl anbieten - damit du dir ein wenig Geld bei der Befüllung sparst.....ECHT GENIAL! Grüße Christian -- Gruß Christian _____________________________________ TGX 41.680 XXL - Power made in AUSTRIA!!! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

023 — Direktlink 05.10.2010, 19:08 Uhr Schmiddi Mal ne bescheidene Frage: Welchen Kleber verwendest du für deine Umbauten? Intressant auch Verbindungen von Metall und Poly... Sekundenkleber? -- Gruß aus der Nähe Nienburg/Weser Jens Dieser Post wurde am 05.10.2010 um 19:09 Uhr von Schmiddi editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

024 — Direktlink 05.10.2010, 21:31 Uhr jeanpierre Zitat: Schmiddi postete Mal ne bescheidene Frage: Welchen Kleber verwendest du für deine Umbauten? Intressant auch Verbindungen von Metall und Poly... Sekundenkleber? Hallo Jens, ja ich arbeite mit Sekundenkleber der Marke Attack. Das geht für derartige Sachen eigentlich ganz gut. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
