Autor Thread - Seiten: -1-
000 — Direktlink
20.05.2013, 09:21 Uhr
Michael.Kretschmer



Hallo zusammen,

Ich bin neu hier.Kurz mal zu meiner Person um mich vorstellen.
Ich heisse Michael bin 28 Jahre alt verheiratet und habe 2 Töchter.
Ich habe 7 Jahre in der Windenergieanlagen Montage gearbeitet und unter anderem Die E-126 ( Hersteller Enercon ) aufgebaut.

So entstand mein Interesse an diesem Kran.

Nun möchte ich Diesen nachbauen.Da Modellbau für mich Komplett neuland ist hoffe ich das ich hier auf zahlreiche hilfe und Tipps stoßen werde.

Grüße Michael
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
20.05.2013, 10:16 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek

Erstmal willkommen im Forum!

An welchen Maßstab hast Du denn bei Deinem Modellbauprojekt gedacht?


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
20.05.2013, 11:04 Uhr
Michael.Kretschmer



Über den Maßstab hab ich mir noch nicht so den Kopf gemacht.Der Kran hat ja eine Masthöhe von 147m und ich Möchte ihn so ca im Aufgebauten Zustand auf eine Höhe von ca.2,70-3,00 m haben
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
20.05.2013, 11:10 Uhr
BUZ



1:50...von Conrad
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
20.05.2013, 11:13 Uhr
Michael.Kretschmer



Der Kran soll im Fertigen Zustand RC gesteuert sein.Möchte den Kran nicht fertig kaufen sondern was eigenes Entwerfen.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
20.05.2013, 11:28 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek

Wie BUZ schon angedeutet hat: Die CC8800 gibt's als 1:50-Modell von Conrad. Auch wenn Du das als Basis nimmst, bleibt noch genug Eigenarbeit, bis das zur CC9800 wird: Du müsstest nämlich den Hauptmast praktisch komplett neu bauen. (Der Hauptmast der CC8800 ist 3,50m breit, der der CC9800 dagegen 4,00m.)
User "Frans" hat das schon mal gemacht, leider ist er aber nicht mehr erreichbar.

RC in 1:50 ist meiner Meinung nach etwas fummelig, aber lösbar. Zumal Du bei der CC8800/CC9800 durch den großen "Maschinencontainer" am Kran ganz gute Voraussetzungen hast.


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
20.05.2013, 16:28 Uhr
Michael.Kretschmer



Wie gesagt er sollte ca die größe haben...Da ich mich noch nicht Festgelegt hab was den Maßstab angeht kann es durchaus sein das er auch größer wird.
Kann mir jemand sagen wo man ungefähre maße vom Original her bekommt?
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
20.05.2013, 16:36 Uhr
Speddy



Hallo Michael

Hier im Datenblatt solltest du die meisten Infos finden.

mfg

Stefan Seifert
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
20.05.2013, 16:38 Uhr
Michael.Kretschmer



Vielen Dank Stefan
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
20.05.2013, 18:09 Uhr
RmKrane

Avatar von RmKrane

Hallo Zusammen
Michael Kretschmer, kommt mir bekannt vor. ? . ??

Ich bin gespannt was hier zusammen kommt.

Hast Du den schon eigene Vorarbeit geleistet ? Wen Du bei dem Verein warst, hast Du ja den ein oder anderen Job mit dem Kran gemacht!?
--
"Der Mensch heißt Mensch weil ..."
Ralf
alias: Rm Krane
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
21.05.2013, 07:11 Uhr
Michael.Kretschmer



Hallo Ralf :-)

Naja wüsste nun nicht woher der Name dir bekannt vorkommt:-)
Nein bisher noch nicht.ich Fange heut aber noch an um die ersten Teile für die fertigung auf Papier zu bringen oder kann mir da jemand eine software empfehlen?
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
21.05.2013, 08:07 Uhr
Michael.Kretschmer



weiss jemand wo ich an ketten für den kran rankomme?
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
012 — Direktlink
21.05.2013, 08:19 Uhr
Nolte-Fan

Avatar von Nolte-Fan


Zitat:
Michael.Kretschmer postete
weiss jemand wo ich an ketten für den kran rankomme?

Moin Michael, finde echt toll was du vor hast, bin gespannt wie geil der wird.

http://www.modell-ovp.de/en/demag-cc8800-raupentrager-metallkette-4509.html

und http://www.msw-modelle.com/de/Satz-fuer-CC-8800/details/205-00077/?module=detailedArticleInformation&id=205-00077&openNav0=findMatchingArticles
zurzeit nicht Lieferbar

mfg FRED
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
013 — Direktlink
22.05.2013, 06:39 Uhr
Michael.Kretschmer



weiss jemand was für grad zahlen ich beim gittermast nehmen muss?
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
014 — Direktlink
23.05.2013, 18:53 Uhr
RmKrane

Avatar von RmKrane

Hallo Michael

Zitat:
was für grad zahlen ich beim gittermast nehmen muss?

Wo welche wie bitte ??
Am Mast findest Du 100erte von Schrägen.
Du solltest Dir mal das Mammoet *.PDF ziehen ich glaube das Hilft Dir mal ein Stück weiter.
--
"Der Mensch heißt Mensch weil ..."
Ralf
alias: Rm Krane

Dieser Post wurde am 23.05.2013 um 18:54 Uhr von RmKrane editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
015 — Direktlink
24.05.2013, 07:41 Uhr
Michael.Kretschmer




Zitat:
RmKrane postete
Hallo Michael

Zitat:
was für grad zahlen ich beim gittermast nehmen muss?

Wo welche wie bitte ??
Am Mast findest Du 100erte von Schrägen.
Du solltest Dir mal das Mammoet *.PDF ziehen ich glaube das Hilft Dir mal ein Stück weiter.

ich meinte damit die gradzahlen der verstrebungen vom gittermast
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
016 — Direktlink
24.05.2013, 18:49 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek


Zitat:
Michael.Kretschmer postete
ich meinte damit die gradzahlen der verstrebungen vom gittermast

Im Prinzip kannst Du Dir die auch aus dem Datenblatt 'rausmessen. Ich würd's aber anders machen: Ich würde mir die äußeren Abmaße der Gittermaststücke bestimmen (brauchst Du sowieso), dann ergeben sich die Winkel an den Verstrebungen automatisch.


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
017 — Direktlink
25.05.2013, 12:32 Uhr
Reiner

Avatar von Reiner

bei siku sind es 60 grad bez. 120


--
********


--- ----- ----- ----
Wer Rechtschreibfehler findet darf sie behalten oder wegschmeissen ....
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
018 — Direktlink
25.05.2013, 18:18 Uhr
Michael.Kretschmer




Zitat:
Reiner postete
bei siku sind es 60 grad bez. 120


Danke Für das Bild.Habe den Gittermast nun auf eine Länge von 20 cm je Mastteil gezeichnet.So Past das mit den 60 grad und den 5 verstrebungen die die cc9800 hat.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
019 — Direktlink
25.05.2013, 20:19 Uhr
Victor

Avatar von Victor

So ein Siku Mastteil kannst du doch unmöglich als Vorbild für ein CC 9800 Mastteil nehmen...
Der von dir gefragte Winkel ist keine feststehende Sache, der ist bei jedes Gittermastteil unterschiedlich! Schon alleine weil Höhe und Breite meistens nicht gleich sind, bei derselbe Zahl von Verstrebungen.
Der genaue Winkel ist auch total unwichtig... er FOLGT einfach aus Länge und Höhe bzw. Breite eines Mastteils, und die Zahl der Verstrebungen.

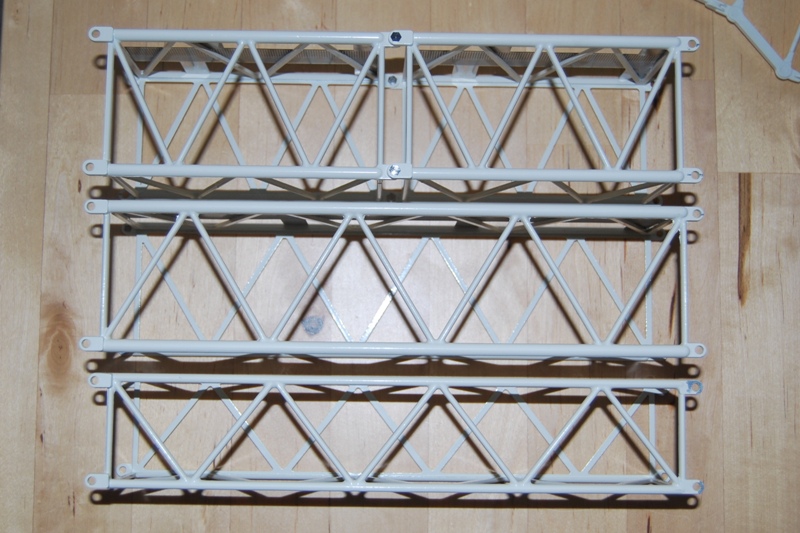

Ich habe mal ein Bild gemacht von Mastteilen meines CC 8800 Modells:
2x 6m Hauptmast
1x 12m Hauptmast
1x 12m Derrick.
Wie du siehst, ist der Winkel jedesmal anders.
Ich habe es mal nachgemessen: oben 52,5° - mitte 62,5° - unten 76°.

Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
