000 — Direktlink
10.10.2013, 20:53 Uhr
Paramags

Avatar von Paramags

Hallo Modellbaufreunde

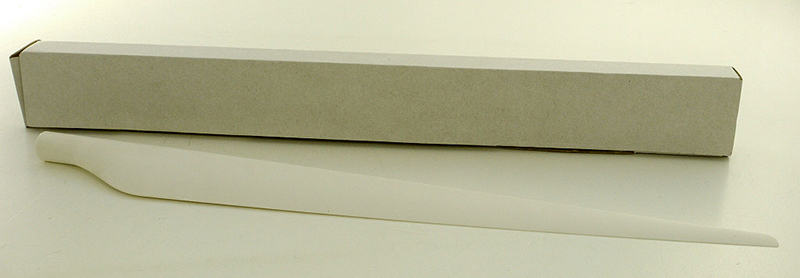

Bei Ebay fand ich einen Händler welcher ein Einzelstück von einem Flügel anbietet. Leider gibt es von diesem Handarbeitsmodell wohl nur diesen einen Flügel. Nun aber gibt es ja diverse Modellbauer wo sowas nachbauen (Unser Simon hier ist z.B. einer). Wie geht sowas von statten und geht dabei wirklich das "Original" dabei kaputt?



Schöne Grüße
Thomas
--
Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf
www.paramags.de
Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
10.10.2013, 21:22 Uhr
Manni-61



Schau doch mal bei Schlüter-Automodelle im Online Shop unter Nr.693023
da gibt es einzelne Flügel zu kaufen.
--
Gruß aus Neumünster

Manfred
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
10.10.2013, 21:43 Uhr
Paramags

Avatar von Paramags

Hi Manfred

DANKE
Hmm, die sehen sich ja verdammt Ähnlich :-) Weist Du zufällig wie groß diese Flügelbei Schlüter sind?

Der Flügel von Ebay soll ca 35cm lang sein.

Gruß
Thomas
--
Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf
www.paramags.de
Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
10.10.2013, 22:19 Uhr
Simy Brigy



Hallo Thomas
Wenn Sie die Flügel kleiner etwa 35cm muss ich haben .
Grüße Simon
--
Grüße Simon.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
10.10.2013, 22:31 Uhr
MAN40440



Hallo Thomas.

Den Schlüter Flügel hab ich.
Maße schick ich Dir morgen.
Weitere Fragen gerne am Phone.

Markus
--
Grüße aus Köln-LongErich

Markus
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
11.10.2013, 11:56 Uhr
Paramags

Avatar von Paramags

Um Nochmal auf die Ursprungsfrage zurück zu kommen.
Wer hat hier schon Erfahrung mit dem selber herstellen von Resine-Teilen und kann mir Tipps zum Formenbau bzw zum Gießen geben. Im Netzt hab ich zweierlei Mittel gefunden, die einen nehmen zwei K Silicon was recht teuer ist, die anderen nehmen für die Form Alginat (Zahnarztabdruckmasse). Bei Letzterem stell ich mir gerade vor wie schwer es wird da das Grundmodell zerstörungsfrei rauszubekommen, das zeug klebt schon an den Zähnen ohne ende *g*

Gruß
Thomas
--
Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf
www.paramags.de
Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
11.10.2013, 12:09 Uhr
JensHG



Also mit einer 2teiligen Form würde das schon gehen.

Wichtig dabei halt das Trennmittel nicht vergessen..

2k Silikon wird dir sicherlich so 20-25 EURO kosten, müsste so (500ml 500ml) ausreichend sein.

Resin kann ich jetzt nicht abschätzen wieviel das ist.. aber 1KG kostet ja gerade mal 12 bis 13 Euro + Versandt.

Ich kann nur sagen wer mal eine Form gegossen hat und etwas erfolgreich abgegossen hat wird dabei bleiben.. Merke ich selbst man macht immer mehr und macht auch riesen Spass :-)

Also für einen Flügel sicherlich teuer aber je mehr du machst um so günstiger kommste weg

Dieser Post wurde am 11.10.2013 um 12:11 Uhr von JensHG editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
11.10.2013, 14:29 Uhr
ThomasL



Bei 35cm Länge kommt man mit nem Kg Silikon nicht hin. Je größer die Form, desto stabiler müssen auch die Wände gemacht sein, sonst verbiegt sie sich. Hier ist man schnell im Bereich über 2kg. Gutes Silikon kostet so ca 60-70€ für 2kg. Resin ist in der Tat günstiger, das was ich nutze kostet 20€ für 2l. Aber auch hier wird man recht viel brauchen aufgrund der Größe. Sagen wir mal du bekommst 20 Güsse aus der Form raus. Je größer die Form desto eher Luftblasen Probleme und damit Ausschuß, daher nur 20 Stück. Da die Ausschüsse die Form auch abnutzen und Resin Verbrauchen musst du die in die 20 Stück mit einrechnen.
Zusammen gefasst: Man ist recht schnell bei nem Preis, bei dem man sich das besser nochmal überlegt ob es sich lohnt. Und es sicherlich kein Einsteigerprojekt für das Gießen.

Achja Orginal geht nicht kaputt, es sei denn man weiß nicht wie man die Formen an besten baut.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
11.10.2013, 14:48 Uhr
Matthias



...auf eigener Erfahrung kann ich AlpaSil als 2K Silikon empfehlen. Ich habe damit beste Erfahrung gemacht da es auch feine Details sehr gut abbildet.

In Bezug auf den Flügel sei noch angemerkt, dass es sinnvoll sein kein einen Draht mit einzubauen was die Stabilität des Flügels verbessert - ähnlich einer Armierung im Beton. Zumindest ist so ein leider vom Markt verschwundener Kleinserienhersteller vorgegangen der auch mal Flügel angeboten hat.

Eine Herausforderung kann noch die Beschaffung des Resins darstellen. Seit Anfang des Jahres ist eine neue EU Verordnung in Kraft die eine Abgabe des Resins an nicht gewerbliche Kunden verbietet. Es muß vor Abgabe immer ein Gewerbeschein vorgelegt werden - so zumindest bei den Shops über die ich bezogen habe.

Viel Erfolg bei Deinem Projekt

Gruß
Matthias

Dieser Post wurde am 11.10.2013 um 14:49 Uhr von Matthias editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
11.10.2013, 14:59 Uhr
ThomasL



Also ich musste diese Woche kein Gewerbeschein vorlegen beim Resin einkauf.
AlpaSil ist in der Tat gut, leider ist die Firma Alpina übernommen worden und daher ist es nicht mehr so leicht zu bekommen. Ich benutzte seit dem Silikon der Firma Shera. Für einsteiger ganz nett, man bekommt da einmalig kostenlos jedes Produkt als Probemenge. Bei Silikon ist die Probemenge 2x250g.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
11.10.2013, 19:38 Uhr
koch87

Avatar von koch87

Wozu eigentlich Silikon für diese Form verwenden?
Das Teil hat keinerlei Hinterschneidungen!

Gruß
Ralf
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
11.10.2013, 20:35 Uhr
Paramags

Avatar von Paramags

Hallo Jungs

Erstmal danke für eure Info´s. Ich hab heute die Maße von den Schlüter-Flügeln bekommen und wenn mich nicht alles Täuscht sind diese identisch mit dem "Handwerksmodell", somit ist ein Nachbau absolut unnötig.

Das Thema Resin-Gießen ist aber dennoch ein hochinteressantes Thema wie ich finde, da kann man sich vieles selber machen.

Gruß
Thomas
--
Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf
www.paramags.de
Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
