Hansebubeforum » Krane und Schwerlast historisch » FAUN Zugmaschinen und ihre Typenbezeichnung » Threadansicht

Autor Thread - Seiten: -1-
000 — Direktlink
20.07.2005, 15:12 Uhr
BUZ



Hi,

kann mir jemand mal die Typenbezeichnung der alten FAUN Zugmaschinen entschlüsseln?

Ich denke da an L 1212 oder L 1206 oder F 6104.
Die Buchstaben habe ich schon hinbekommen, mir geht es aber um die Zahlen. Das zweite Pärchen in der Zahl gibt die Zylinder an, also 12 beim L 1212, oder 6 beim L 1206.
Beim F 6104 stimmt das aber schon nicht mehr!

Und für was steht die erste 12, die 61, oder bei der 5ax K 10.001 Zugmaschine die 14?


Gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
21.07.2005, 18:16 Uhr
wesercrack



Hallo Buz,
Du hast doch sicher das Faun-Buch? Da ist alles detailliert beschrieben.

Gruß Hans
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
22.07.2005, 10:16 Uhr
BUZ



Ja Hans, das habe ich. Aber genau das steht nicht drinne, jedenfalls suche ich schon ein paar Tage und finde nichts!

Die ersten Zahlen sind dort nicht beschrieben.


gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
22.07.2005, 16:51 Uhr
Carsten Manner

Avatar von Carsten Manner

Hi Buz,

jo, ich habe auch geguckt. Für die Maschinen ab Mitte der 70er Jahre da ist das gut beschrieben, aber für vorher konnte ich auch nichts entdecken.

Carsten
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
22.07.2005, 19:12 Uhr
wesercrack



Hallo,
guckt mal Seite 93 im Kasten!!!

Gruß Hans
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
22.07.2005, 19:53 Uhr
BUZ



ja, ich weiss, aber auf S. 202 ab 1956 passt das eben nicht mehr!
Da steht dann das zweite Zahlenpaar für die Zylinderzahl.

Gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
23.07.2005, 09:29 Uhr
Josef Peters



Hallo zusammen,
das ist ein interessantes Thema. Kann mal jemand, wenn die Unklarheiten beseitigt sind, eine Beschreibung dieser FAUN-Abkürzungen hier ins Forum stellen, denn auch für mich sind die Kürzel total unverständlich.

Vielen Dank.
--
Gruß aus Trier
Josef
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
23.07.2005, 14:32 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek


Zitat:
Josef Peters postete
Kann mal jemand, wenn die Unklarheiten beseitigt sind, eine Beschreibung dieser FAUN-Abkürzungen hier ins Forum stellen, denn auch für mich sind die Kürzel total unverständlich.

<zaunpfahlwink>Das wär' eigentlich auch 'was für die FAQ.</zaunpfahlwink>


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
24.07.2005, 16:52 Uhr
wesercrack



Hei,
ich hab mir gestern das Buch nochmal angesehen.Ich meine, die haben zuerst den Typ genommen, z.b. F6, dann die Zylinderzahl, z.b.4, dann den Radstand, z.b. 3 m, ergibt F64/30 Z (f. Zugmasch), wenn es verschiedene Motoren gab, z.B. Baureihe Deutz 714 oder 814 wurde darauf in der Bezeichnung hingewiesen, z.B. F 688/345 Z =8 Zyl. Baureihe 8, Radst.3450 mm F687/36 Z
= 8 Zyl. Baureihe 7 3600mm Radst. Zugmasch. Wenn ein S gestanden hätte, wär`s ne Sattelzugmaschine. F667/345 ZAN ist 6 Zyl, Baureihe 7, Zugmasch.
Allrad, Niederrahmen. Und dann immer so weiter.

Zu BUZ ens Frage F 1212 ist Typ 12, 12 Zyl., F 1206 gleicher Typ, 6 Zyl.,
F 6104 Typ 6, 10 Zyl., Statt Radstand dann Hinweis auf 4-Achser.

Gruß Hans

Dieser Post wurde am 24.07.2005 um 19:20 Uhr von wesercrack editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
25.07.2005, 10:16 Uhr
BUZ




Zitat:
wesercrack postete
Hei,
ich hab mir gestern das Buch nochmal angesehen.Ich meine, die haben zuerst den Typ genommen, z.b. F6, dann die Zylinderzahl, z.b.4, dann den Radstand, z.b. 3 m, ergibt F64/30 Z (f. Zugmasch), wenn es verschiedene Motoren gab, z.B. Baureihe Deutz 714 oder 814 wurde darauf in der Bezeichnung hingewiesen, z.B. F 688/345 Z =8 Zyl. Baureihe 8, Radst.3450 mm F687/36 Z
= 8 Zyl. Baureihe 7 3600mm Radst. Zugmasch. Wenn ein S gestanden hätte, wär`s ne Sattelzugmaschine. F667/345 ZAN ist 6 Zyl, Baureihe 7, Zugmasch.
Allrad, Niederrahmen. Und dann immer so weiter.

Zu BUZ ens Frage F 1212 ist Typ 12, 12 Zyl., F 1206 gleicher Typ, 6 Zyl.,
F 6104 Typ 6, 10 Zyl., Statt Radstand dann Hinweis auf 4-Achser.

Gruß Hans

Hallo Hans,

F 688/345 Z =8 Zyl. Baureihe 8, Radst.3450 mm
hat aber einen 6 Zyl.-Motor,
F 688/36 Z hat einen 8 Zyl.-Motor!!

so vom Grundsatz könnte Deine Theorie hinkommen, Ausreißer gab es bei FAUN ja immer wieder!
Der Radstand bei den meisten 3ax FAhrzeugen müßte dann gemessen sein von VA bis Mitte hinteres Achs-Boogie.

Trotzdem würde ich mich über weitere Vorschläge freuen, zumal Hans ja auch nicht zu 100% sicher ist!

Gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
26.07.2005, 06:42 Uhr
wesercrack



Hallo BUZ,
ich halte das für einen Druckfehler entweder im Typ , müßte richtig F 668 heißen, oder es ist der falsche Motor angegeben, das wäre nämlich der einzige 6-Zyl.motor der 8-er Baureihe, der taucht sonst nirgends auf.

Gruß Hans

Dieser Post wurde am 26.07.2005 um 06:43 Uhr von wesercrack editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
28.07.2005, 17:14 Uhr
Hendrik
Moderator
Avatar von Hendrik


Zitat:
BUZ postete Und für was steht die erste 12, die 61, oder bei der 5ax K 10.001 Zugmaschine die 14?

Reifenzahl :-)) L1212: 12 Reifen / L1412: 14 Reifen (stimmt sogar *g*...nur für die F6104 stimmt's halt nicht...)

Nein, quatsch, ich glaube, Hans hat das schon alles optimal entschlüsselt. Ich habe trotzdem mal jemanden bei Faun gefragt; mal sehen, mit was er zurückkommt.

gruß hendrik
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
012 — Direktlink
20.08.2005, 21:30 Uhr
Hendrik
Moderator
Avatar von Hendrik

Die Erklärungen von Hans sind richtig.

Anbei nochmal ein Schmankerl; und zugleich ein Rätsel....welcher Typ ist das???


Dieser Post wurde am 20.08.2005 um 21:51 Uhr von Burkhardt Berlin editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
013 — Direktlink
15.07.2007, 14:14 Uhr
Ditzj

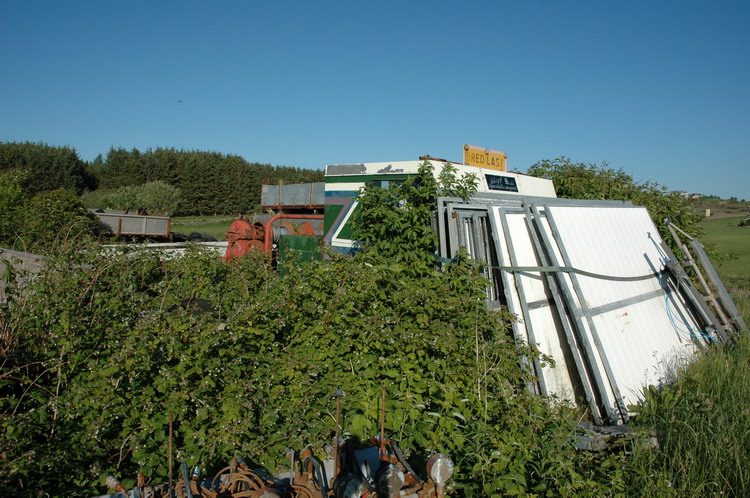

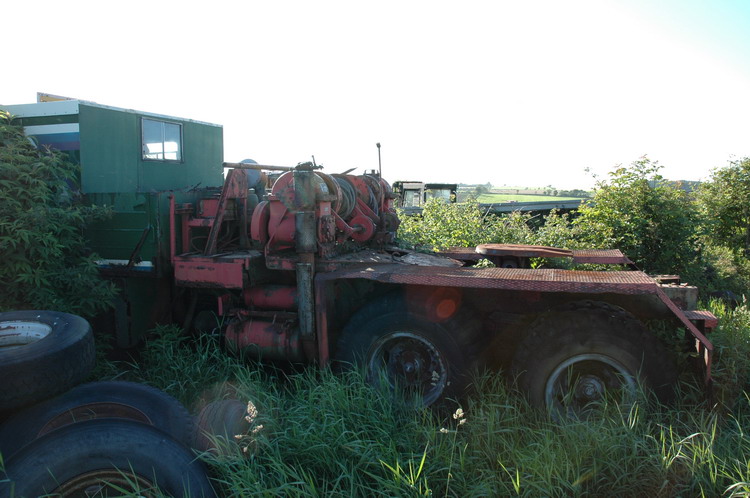

bei Klepp Spesialtransport stand auch noch diese Faun im Garten, keine Ahnung was für einer es ist.




Sorry für die Qualität, es ging leider nicht besser dort.

Harm
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
014 — Direktlink
15.07.2007, 15:07 Uhr
christof



Ich versuchs mal:
ehemalige BW 1212/45 mit nachträgliche aufgebautem festen Führerhaus
(auf dem ersten Foto erkennt man noch die originale hintere linke Tür)
Fotos ohne Gebüsch wären interessant zum nachbauen
Chr Fischer
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
