TDK Linden/Linden-Alimak - Hansebubeforum

Hansebubeforum » Baukrane » TDK Linden/Linden-Alimak » Threadansicht

Autor Thread - Seiten: -1-

000 — Direktlink
21.01.2006, 14:49 Uhr
BUZ

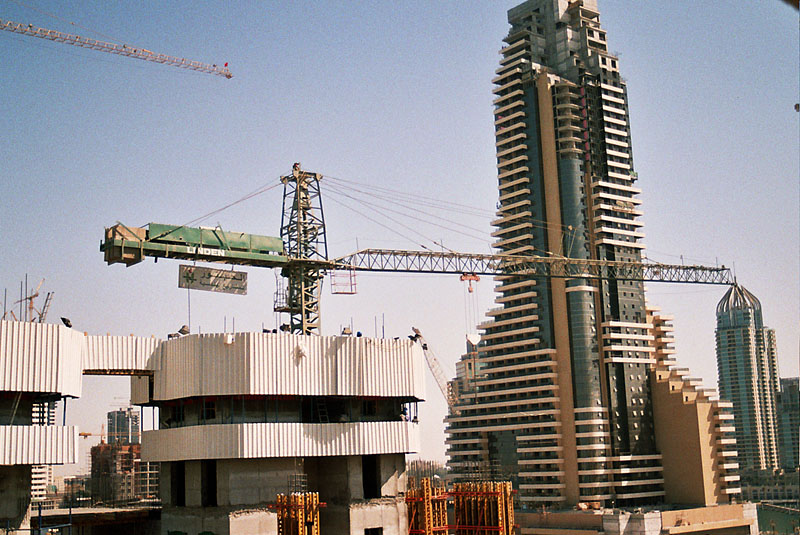

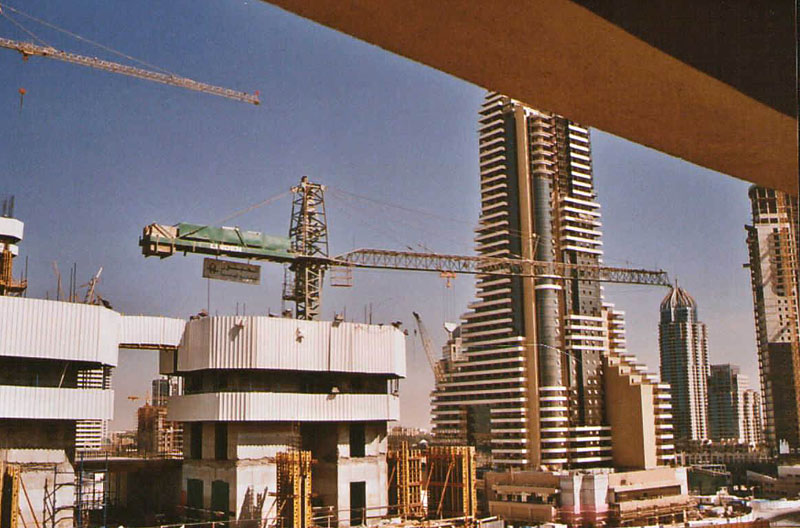

hier ein Bild aus Dubai-Jumeirah Beach/UAE, 11/2004:

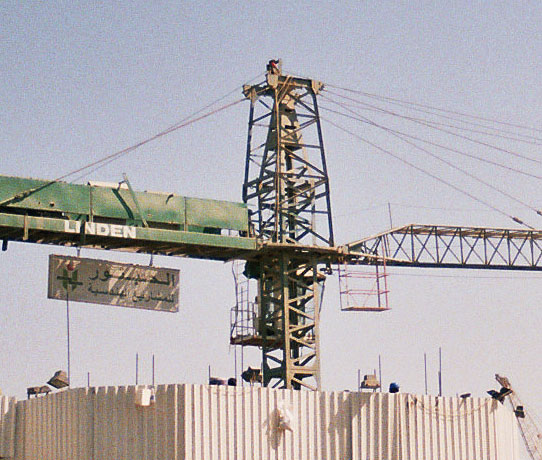

die genaue Typenbezeichnung ist mir unbekannt, aber der hat keinen Drehkranz wie wir es normalerweise kennen.
Der Kran hängt wie ein Glocke auf der Spitze des Turms und stützt sich seitlich an einer Schiene ab.

Ich habe irgendwo noch ein Detailbild der Schwenk-/Drehvorrichtung, das wird dann auch hier eingestellt.

Gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de
Dieser Post wurde am 01.05.2018 um 17:27 Uhr von Hendrik editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink
21.01.2006, 15:30 Uhr
Philou

Ist ja geradezu abenteuerlich, dass ein Oldie dieser Art im Jahr 2004 nicht nur überlebt hat, sondern noch ernsthaft auf einer Baustelle arbeitet.Dieses Prinzip der " Glocke" datiert aus den 30er Jahren.Wenn man die Wolff-Krane der frühen (!) 30er anschaut, dann ist das genau das Prinzipt, dasseine " Glocke" am Turm aufgehängt ist.War damals supermodern........aber 2004 auf einer Baustelle...........ein Oldie,der's wissen will...........hat locker 40 Jährchen auf dem Buckel ( .....oder Ausleger)

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

002 — Direktlink
22.01.2006, 15:09 Uhr
BUZ

In den Emiraten ist das mit den alten Kisten so üblich, das ist wie ein TDK-Museum
Auf jeder Baustelle wird man fündig. Da ich aber nicht so der TDK-Freak bin, habe ich nur allgemeine Fotos geschossen. Mal sehen was ich die nächsten Tage für euch noch so raussuchen kann, dies dann aber in einem neuen Thread!

Am interessantesten ist die Montage:
Da wird z. B. ein uralter 120 HC mit einem 50 t Telekran über zwei, drei Tage aufgebaut: Kreuz, zwei Turmstücke mit Kletterglocke, Oberkran, fertig.
Den Rest machen dann die pakistanischen Gastarbeiter in den nächsten Tagen: klettern, klettern, und nochmals klettern.
Beim Abbau das gleiche Schauspiel, nur umgekehrt!

Gruß
BUZ
--
das beste was ein Mensch werden kann, ist HESSE!
---------------
www.schwerlast-rhein-main.de

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink
15.02.2015, 18:09 Uhr
Vorech

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink
16.02.2015, 07:30 Uhr
Vorech

Noch eine aus Dubai.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink
01.05.2018, 17:51 Uhr
Hendrik
Moderator
Avatar von Hendrik

Hier ein Linden-Alimak Untendreher aus der Schweiz. Es handelt sich um eine Konstruktion aus den 70-er Jahren, und der Turm wird bereits hydraulisch aufgestellt. Linden-typisch der Biegebalkenausleger!

Die Alimak-Zeit bei Linden war von 1968 bis 1983. Danach ging Linden an Comansa.

Dieser Kran hier ist ein L110.1 und er hat eine maximale Hublast von 3 t bis 12,4 m Auslage. Bilder von diesem Kran sind im Netz nicht zu finden. Es gibt bei kraninfo.ch ein Bild eines aufgebauten Linden-Alimak L100: https://goo.gl/images/6tbXMa

Der Aufrichtezylinder und das "Hydraulaggregat":

Dieser Post wurde am 01.05.2018 um 17:55 Uhr von Hendrik editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink
01.05.2018, 18:08 Uhr
Hendrik
Moderator
Avatar von Hendrik

Der hintere Überhang des Biegebalkenauslegers mit der Aufnahme des Abspannseils:

Das untere Turmteil, sowie der Ausleger mit Laufkatze:

Hier nochmal die Hydraulik:

Und das Typenschild:

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
