Hansebubeforum » 1/50 » Gitterteile selbstbauen » Threadansicht

Autor Thread - Seiten: -1- [ 2 ]

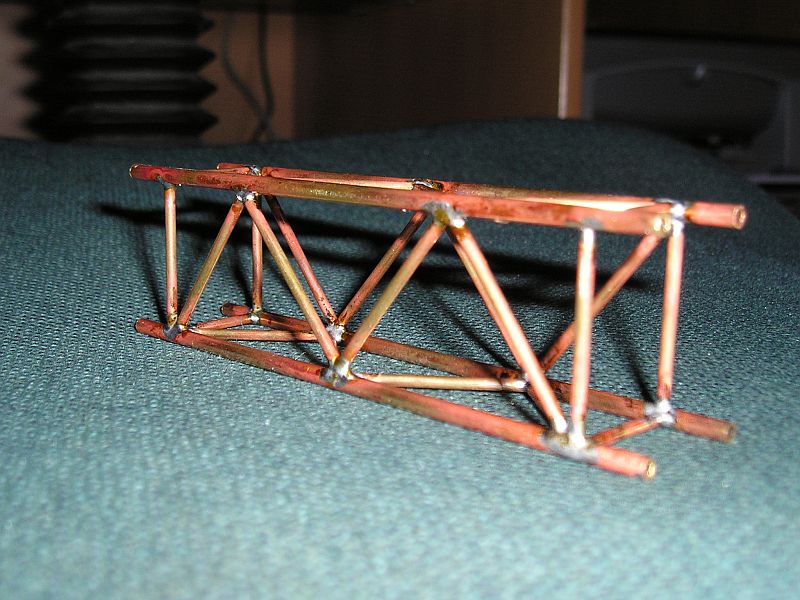

000 — Direktlink 22.05.2006, 18:51 Uhr 19_Rocky_90 Hallo alle miteinander, Ich habe heute mal versucht mir ein Gittermastteil aus Kupferdraht selbst zu bauen (nur damit ich weiss wie soetwas funktioniert). Beim Löten verlor ich allerdings alle Nerven weil einfach nichts gehalten hat und es auch zum k*** ausgesehen hat . Nun würde ich gerne wissen wie ihr das so hinbekommt, dass es gut aussieht und nochdazu hällt. Ich hoffe ihr könnt mir weiterhelfen. Schöne Grüsse Klaus -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink 22.05.2006, 19:41 Uhr tomreh Kupferdraht??? versuch es doch mal mit Messingrohre, da dürfte die Sache gleich viel besser aussehen... -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

002 — Direktlink 22.05.2006, 19:58 Uhr jb1963 Zitat: tomreh postete Kupferdraht??? Warum nicht? Der "Gag" ist doch wie immer die saubere Vorbereitung, Bau einer Schablone zum Löten und einer Bohrschablone um die dünnen Elemete in die Hauptstreben aufzunehmen ... Oder halt, wenn gleich dicke Teile verbunden werden sollen um eine Anpassung zu machen ... Kupfer hat halt den Nachteil, dass es eine höhere Wärmeleitfähigkeit besitzt. Mit dem geeigneten Heizwerkzeug (ich würde eine feine Flamme nehmen) und dem richtigen Lot sollte es kein görsseres Problem sein. Ich bin mir ganz sicher, dass diejenigen, die hier und in den verschiedenen Modellbauforen die super genialen Gittermasten zeigen uach mit ein wenig Murks und Schrott angefangen haben - es ist noch kein Meister vom Himmel gefallen, die haben ALLE viel üben müssen ;-) Nicht aufgeben! Dieser Post wurde am 22.05.2006 um 19:58 Uhr von jb1963 editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink 22.05.2006, 20:29 Uhr Minsi Hi, ich bin auch gerade dabei einen Gittermast zu bauen, und nehem dazu wie "tomreh" schon sagte Messingrohre, Bilder volgen...., der obere Rollenkopf ist aus Polystyrol ! Dieser Post wurde am 22.05.2006 um 21:25 Uhr von Burkhardt Berlin editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink 22.05.2006, 20:41 Uhr 19_Rocky_90 Hallo! Danke für eure Hilfe, aber ich wollte hald nich gleich mit "wertvollen" Messingrohren anfangen, dass wäre mir zu viel Verschwendung. Aber ich gkaube es ist wirklich besser wenn ich mir einmal die richtigen Sachen besorge. Schöne Grüsse Klaus -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink 22.05.2006, 23:31 Uhr Dietmar Bastian Hallo Minsi, nicht jedes Kibri-Modell stimmt in allen Bereichen..... und nicht das du dich hinterher in den Allerwertesten beißt.... Betrachte dir mal aufmerksam alle (Vor-) Bildberichte vom AK850 / 912! Viele Grüße aus Maintal Dietmar Bastian -- Herzlich willkommen bei: www.schwerlast-rhein-main.de übrigens... bleibt mir mit dem Made in China" - Gelumpe vom Hals, wir haben schon genug Arbeitslose in Europa! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink 23.05.2006, 18:51 Uhr Minsi Hallo Dietmar, ja ich weiß aber wo bekommt man denn Maße und Bilder zu sehen wo es besser detailiert ist, hab zur Zeit leider nur ein Kibri-Modell um Maß zu nehmen !? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

007 — Direktlink 23.05.2006, 19:24 Uhr Sebastian Suchanek Admin Zitat: Minsi postete Hallo Dietmar, ja ich weiß aber wo bekommt man denn Maße und Bilder zu sehen wo es besser detailiert ist, hab zur Zeit leider nur ein Kibri-Modell um Maß zu nehmen !? Das hier z.B. wäre schon mal ein erster Ansatz. HTH, Sebastian -- Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink 23.05.2006, 21:18 Uhr 19_Rocky_90 Hallo, Also so gut sehen meine Teile leider erst in ein paar jahren aus. Schöne Grüsse Klaus -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

009 — Direktlink 24.05.2006, 17:18 Uhr Arjen van der Zee Hat Jemand der WKA-kopf der Wippe des AC-500 schon gebaut? Oder hat Jemand Zeichnungen davon? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

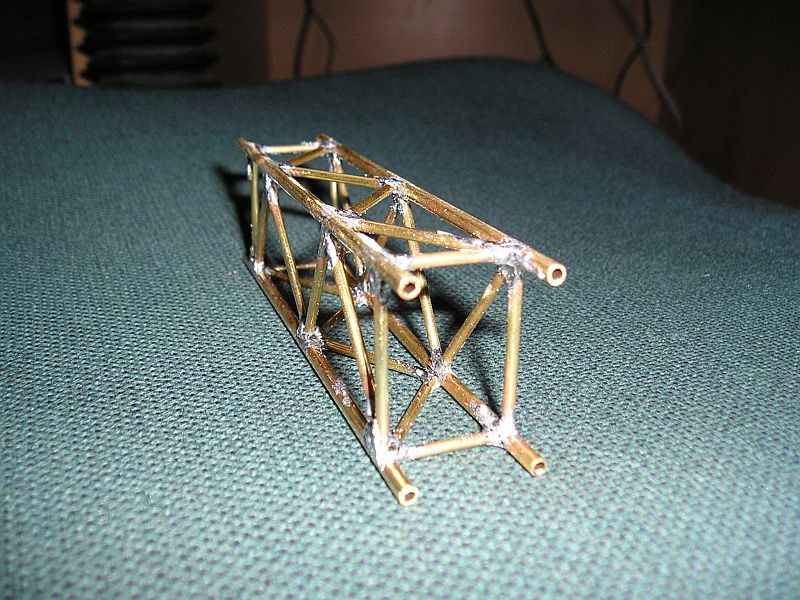

010 — Direktlink 27.05.2006, 16:56 Uhr 19_Rocky_90 Hallo Leute, Ich hab mir mal das passende Werzeug und Material besorgt und mich heute 2,5 Stunden in den Keller gesetzt. Herausgekommen ist ein Gitterteil, die Lötstellen könnten natürlich um einiges besser sein. Da es aber mein erstes slebstgebautes Teil ist binn ich doch recht zufrieden. (Mit der Zeit wird daraus "hoffendlich" eine feste Spitze für den Siku Mega Lifter entstehen). Jetzt binn ich auf eure Kommentare gespannt! -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

011 — Direktlink 27.05.2006, 17:07 Uhr jb1963 Ich denke, das da nicht heiss genug gelötet worden ist. Das Lötzinn sieht "gepappt" aus. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

012 — Direktlink 27.05.2006, 17:31 Uhr 19_Rocky_90 Ja das habe ich mir auch schon gedacht. -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink 27.05.2006, 20:45 Uhr Sebastian Suchanek Admin Ich schließe mich meinem Vorredner mit dem unaussprechlichen Namen an: Das Messing war nicht heiß genug. Stellenweise ist da ja nicht mal die rostrote "Anlaßfarbe" zu sehen. Außerdem hast Du vermutlich mit der falschen Technik gearbeitet, nämlich das Lötzinn am Lötkolben bzw. mit der Flamme geschmolzen und nicht am Messing. Mit letzterer Methode schlägt man nämlich zwei Fliegen mit einer Klappe: Wenn das Lötzinn am Material richtig(!) schmilzt, weiß man daß das Material heiß genug ist und man hat kein Lötzinn am Lötkolben pappen. Davon abgesehen hast Du Dir aber auch eine ziemlich schwierige Geometrie rausgesucht, weil Du sinnvollerweise die vier Streben pro Eckpunkt nur auf einmal löten kannst. Demnach bräuchtest Du eine dreidimesionale Lehre und mußt dabei evtl. noch eine Kühlung von bereits fertigen Lötstellen arrangieren. Tschüs, Sebastian -- Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de Dieser Post wurde am 27.05.2006 um 20:47 Uhr von Sebastian Suchanek editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

014 — Direktlink 27.05.2006, 21:28 Uhr 19_Rocky_90 Ja Also bei der Annahme, das ich eine falsche Löttechnik habe, liegst du leider richtig. Ich habe aber keine Ahnung wie ich das machen soll, dass ich die Messingrohre erhitze und dann das Lot draufgebe. Da müsste ich ja von unten an die ganze Sache rankommen aber dann kann ich wieder keine Vorlage verwenden. ?????. Da muss ich noch viel üben . -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Dieser Post wurde am 27.05.2006 um 21:48 Uhr von Rocky15 editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

015 — Direktlink 27.05.2006, 22:47 Uhr 19_Rocky_90 Hallo @all, Jetzt sollte mein pfuschen ein Ende haben. Daher hätte ich gerne eine gründliche Erklärung von euch wie ihr solche Gitterteile baut? Meine Fragen sind: 1. Wie und woraus fertigt ihr euch eine Vorlage? 2. Wie erhitzt ihr die Messingrohre in der Form und bringt das Lot dazu ohne das die anderen Lötstellen wieder aufgeschmolzen werden. Ich hoffe ihr könnt mir in meiner Ratlosigkeit weiterhelfen. DANKE -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

016 — Direktlink 27.05.2006, 22:57 Uhr Sebastian Suchanek Admin Zitat: Rocky15 postete 1. Wie und woraus fertigt ihr euch eine Vorlage? Bislang bin ich da mit Holzklötzchen, Stecknadeln und Millimeterpapier ganz gut hingekommen. Wenn Du viele Gitterteile zu fertigen hast und etwas edles willst, könntest Du Dir von einem Modellbauer mit CNC-Fräse ein Schablonenbrettchen mit passenden Nuten maßfertigen lassen. (Wenn Du keinen kennst, kann ich Dir 'ne E-Mail-Adresse geben.) Zitat: Rocky15 postete 2. Wie erhitzt ihr die Messingrohre in der Form und bringt das Lot dazu ohne das die anderen Lötstellen wieder aufgeschmolzen werden. Für die feinen Gitterchen hat ein Elektroniklötkolben gerreicht. Bei größeren Blechen habe ich mit einem geliehenen Weller-Lötkolben mit dicker Spitze relativ gute Erfahrungen gemacht. Gegen Aufschmelzen bereits fertiger Lötstellen helfen in Wasser getränkte Wattebäusche. Tschüs, Sebastian -- Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

017 — Direktlink 28.05.2006, 12:30 Uhr 19_Rocky_90 Danke für die Tipps Sebastian, die Vorlage hab ich so ähnlich gemacht wie du aber mit Nägeln auf einer 1:1 AutoCad Zeichnung. Ich werde mir mal eine Lötlampe besorgen, ich denke damit geht es um einiges besser aber ein Problem hab ich dann auch und zwar wird mir die Vorlage verbrennen. -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

018 — Direktlink 02.06.2006, 09:14 Uhr Maßstab Hallo Rocky, erstens war das Lot garantiert nicht heiß genug, dann solltest du (mehr) Lötwasser nehmen und eine Lötschablone macht zu Anfang natürlich eine Menge Arbeit, dafür ist das Ergebnis viel, viel besser und die Löterei an sich geht eindeutig schneller. Ich nehme für unsere Schablonen ein stabiles Holzbrett als Unterlage - kein MDF, das quillt vom Lötwasser- und klebe darauf mit hitzefestem Holzleim dünnes Flugzeugsperrholz als Abstandhalter. liebe Grüße Günter Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

019 — Direktlink 02.06.2006, 15:41 Uhr 19_Rocky_90 Hallo Maßstab, Ich denke mir das das Holz verbrennen wird. Heute werd ich mal beginnen mit einer kleinen Lötlampe zu arbeiten, die ersten versuche haben mich sehr Positiv überrascht. Wegen dem Problem mit dem verbrennen der Vorlage, ich spanne einfach Alufolie darüber dann verbrennt wenigstens nicht gleich alles. -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

020 — Direktlink 03.06.2006, 09:50 Uhr Minsi Hallo Rocky15, Hier http://www.dirkzwager.net/Fotos/kranen/mastmal.jpg ist auch eine "Schablone" aus Holz, allerdings wohl etwas aufwendig zum herstellen denke ich. Hallo Sebastian, Danke für den Link mit den Bildern, damit kann man schon mal was anfangen ! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

021 — Direktlink 03.06.2006, 22:07 Uhr 19_Rocky_90 Hallo Leute, Soeben ist mein 2. Versuch fertiggeworden, die Lötstellen hab ich diesmal mit einer Lötlampe gemacht aber im Vergleich zu Minsi's Teilen kann ich nicht wirklich mithalten. Trotzdem bin ich mit dem Ergebnis zufrieden. -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

022 — Direktlink 04.06.2006, 14:05 Uhr Minsi Hallo Klaus, Danke für die Blumen, aber so perfekt sind meine Lötstellen auch nicht. Ich glaube wenn du etwas mehr Lötwasser oder Lötfett auftragst verläuft das Lötzinn besser, sieht auf jedenfall schon mal ziemlich gut aus dein 2. Versuch. Du kannst ja die Lötstellen dann noch abfeilen oder schleifen, dann ist es denk ich mal nicht schlecht ! Noch ein paar Fotos sind auf dem Weg zu Burkhart, der untere Aufnahmebock ist aus Messingblech gebaut (leider schon grundiert) Grüsse Markus Dieser Post wurde am 04.06.2006 um 17:32 Uhr von Burkhardt Berlin editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

023 — Direktlink 04.06.2006, 15:28 Uhr Sebastian Suchanek Admin Na bitte, ist doch schon mal ein Fortschritt. Beim nächsten Mal vielleicht noch etwas sparsamer mit dem Lötzinn umgehen, dann dürfte es noch besser aussehen. Außerdem kannst Du die Teile nach dem Löten in eine schwache(!) Säure legen (z.B. 3..5%ige Zitronensäure). Das entfernt die Flußmittelreste. Noch zum Thema "Lötwasser" etc.: Ich benutze Elektroniklötzinn, das enthält bereits säurefreies Flußmittel, weitere "Panschereien" sind da normalerweise überflüssig. Tschüs, Sebastian -- Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

024 — Direktlink 04.06.2006, 15:44 Uhr 19_Rocky_90 Hallo, Aber wenn ich alles schönfeile wird das doch eine sehr instabile Angelegenheit oder. Auch in meinem Radiolot ist Flussmittel enthalten aber das ist viel zuwenig. Und zu dem sparen mit dem Lötzinn, ich hab öffters bemerkt das fast das ganze Lötzinn in die Messingrohre eingesaugt wurde, da musste ich natürlich nochmehr hingeben. -- Schöne Grüsse Klaus - - - - - - www.flickr.com/photos/rockenbauer Wer denkt, gefährdet die Dummheit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

Seiten: -1- [ 2 ]     [ 1/50 ]
