Hallo,

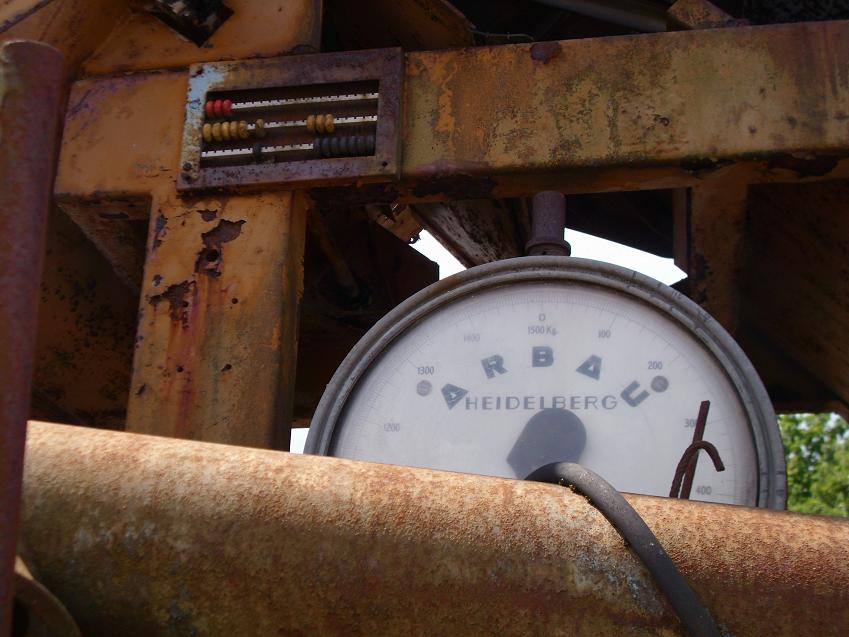

zur im letzten Post genannten Maschine von Rossbeton habe ich heute noch die Betriebsanleitung gefunden. Diese stammt aus den 60er Jahren und besteht aus mit der Maschine geschriebenen bzw. mit Hand gezeichneten Seiten, welche lichtgepaust wurden (Kopierer gabs ja noch nicht, ganz zu schweigen von Personal Computern).
Für die, die es interessiert hier mal ein paar technische Daten.
Typ: Rossbeton BIM 500
Stundenleistung bei 40 Beschickungen pro Stunde: 15 m³
Innerer Fassungsraum der Trommel, insgesamt: 1800 l
Normalladung der Trommel: 500 l
Fassungsraum des Ladebaggers: 600 l
Umdrehungen der Trommel pro Minute: 16,5
Aufzugsgeschwindigkeit des Baggers: 16 m/min
Elektromotor für Trommelantrieb: 5 PS
Selbstbremsender Elektromotor für Baggeraufzug: 4 PS
Gesamtlänge der Maschine: 3100 mm
Gesamtbreite der Maschine: 1830 mm
Gesamthöhe der Maschine: 2690 mm
Gewicht der kompletten Maschine samt Motoren und normallangem Baggerführungszusatz: 1800 kg
Der genannte "Ladebagger" war bei dieser Maschine ein Kübel entsprechender Größe, der mit einer Seilwinde an einer schräg stehenden Schiene an der Rückseite der Maschine hochgezogen wurde. In der unteren Stellung war er bündig mit dem Boden, man musste also zur Aufstellung eine Grube mit 1,6x1x1,5m (BxLxT) ausheben. Dieser Kübel konnte mit dem im oberen Post beschriebenen "Schrapper" befüllt werden.
Allerdings wurde wie ebenfalls oben schon geschrieben die Maschine meines Vaters nachträglich mit einem Becherwerk ausgerüstet, wodurch der Sand auf Knopfdruck in die Trommel kam und man nur noch das Becherwerk ab und zu weiterschwenken musste.
Eine andere Variante die bei solchen Maschinen verwendet wurde war ein Kübel, der von einem Hydraulikzylinder hochgeschwenkt wurde. Sowas kennt man evtl. von Estrichmaschinen her, da hab ich sowas auch schon mal gesehen.
Für den Fall dass sich jemand für die Zeichnungen in der Betriebsanleitung interessiert bitte melden.
gruss robert
