Hallo Knut,

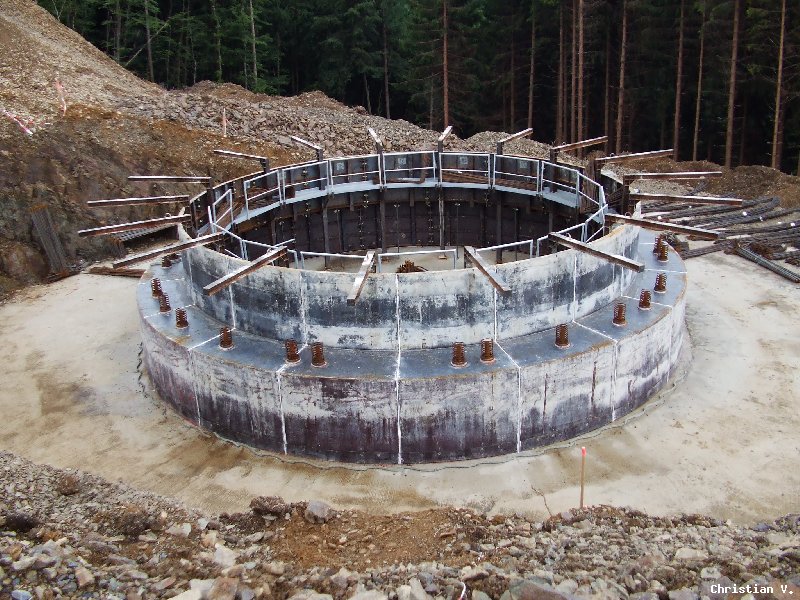

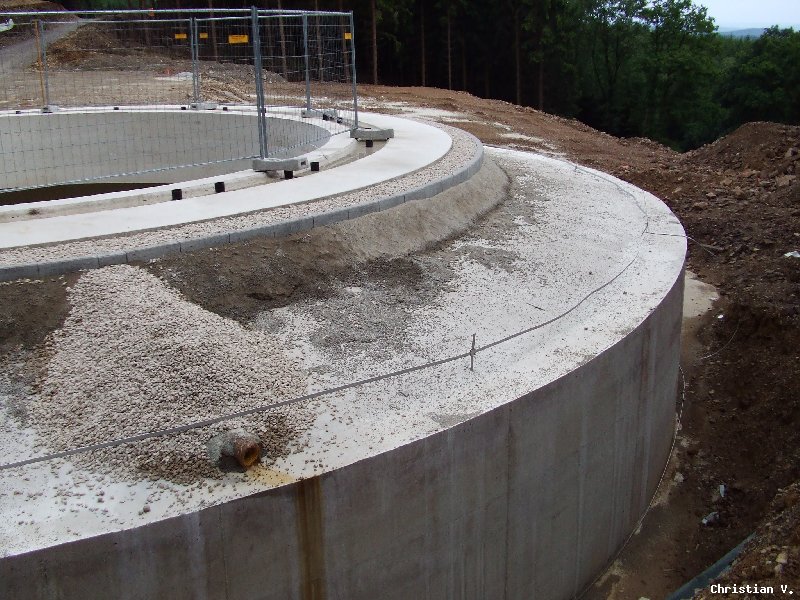

da wir hier nun mal Betonringsegmente als Turm haben, werden diese erstmal auf dem Fundament zusammengestellt und dann weiter "aufgetürmt". Die Betonsegmente werden in Turmrichtung dann vertikal mit Stahlseilen durchzogen und anschließend verspannt (wie im Spannbetonbau). Ab einer bestimmten Turmhöhe werden aus den Segmenten dann Ringteile und zu guter letzt werden 2 Rohrschüsse aus Stahl, erst 25m und 40m lang aufgesetzt.
Diese werden freitragend zwischen Schwerlastmodulen mit Rohradapter eingespannt und transportiert. Obendrauf kommt dann die Rotorkabine oder Maschinenhaus genannt.
Zum Schluss kommen dann die Nabe und die Rotorblätter dran. Wir sind hier dann bei 138m in der Luft! Spätestens hier wir ja nun ein großer Kran nötig sein.
Die Turmmontage wird mit dem AC bis auf eine bestimmte Haken-/Turmhöhe noch möglich sein, danach reden wir über den großen Kran.
Mach dich mal auf der Seite bei Enercon schlau oder suche hier im Forum, aber vorerst geht das mal so wie z.B. beim WKA-Bau im Westerwald oÄ. los.
Mir stellt sich allerdings momentan noch die Frage nach dem Lagerplatz vor Ort für die Betonteile? Kann aber auch sein, dass diese auf der Erdterasse bei WKA Nr. 2 ist.
grs aus dem Siegerland
