Autor Thread - Seiten: -1- [ 2 ]
000 — Direktlink
07.09.2007, 08:30 Uhr
Gast:Sven Leist
Gäste


Hallo,
wer hat Bilder vom Bau des Commerzbank Towers in Frankfurt?
Habe nur ein Video von der Montage des WK 60140 B Wipper.
Aber Bilder vom Bauverlauf wären etwas feines!

Dieser Post wurde am 11.10.2010 um 14:27 Uhr von Hendrik editiert.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
001 — Direktlink
07.09.2007, 08:54 Uhr
Stephan
Moderator
Avatar von Stephan

Es gibt ein dickes Buch über dieses Gebäude. Darin wird natürlich auch etwas über Bauverlauf erzählt. Die genauen Daten muß ich aber erst noch heraus suchen.

Gruß vom Rhein
Stephan
--
Gruß vom Rhein
Stephan

"Hätten Sie aber können!!!"
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
002 — Direktlink
07.09.2007, 11:11 Uhr
Michael E.



Video von der 900B(ex 60140B) montage?-ist nicht zufällig Mpeg o.ä.??
--
Grüße,

Michael
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
003 — Direktlink
07.09.2007, 11:23 Uhr
Gast:Sven Leist
Gäste


@ Michael17: Nein leider nicht auch ist die Datei von der MB zahl sehr groß und nicht Email-Kompatibel.
Ich mail dir zu, von wem ich das Video habe, dann kannst Ihn Anmailen und danach fragen.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
004 — Direktlink
16.10.2007, 16:27 Uhr
Gast:Sven Leist
Gäste


Ich schieb meine Bilderanfrage noch mal nach oben...
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
005 — Direktlink
26.03.2008, 07:15 Uhr
Gast:Sven Leist
Gäste


Hallo, ich möchts noch einmal versuchen mit der Bilderanfrage...

Gibts niemanden der hier als aktiver aus dem RheinMain kommt, der damals die Baustelle Fototechnisch unter die Lupe genommen hat?

War ja ein großes Projekt damals in Ffm...

Mich würde z.B. interessieren, wie die Große Gallusstraße an der Stelle wo heut der Tower steht, vor dem Bau (also ca 1993) ausgesehenb hat, bevor Bestandsbebauung abgerissen wurde.
Und Bilder vom Erdaushub etc...

Weiss jemand evtl. welche Firma den Ersten 500 HC aufgebaut hat, welcher mit Beginn der Oberirdischen Rohbauarbeiten demontiert wurde?

Dieser Post wurde am 26.03.2008 um 07:17 Uhr von der_kleene editiert.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
006 — Direktlink
26.03.2008, 07:27 Uhr
Stephan
Moderator
Avatar von Stephan


Zitat:
der_kleene postete
Hallo, ich möchts noch einmal versuchen mit der Bilderanfrage...

...

Weiss jemand evtl. welche Firma den Ersten 500 HC aufgebaut hat, welcher mit Beginn der Oberirdischen Rohbauarbeiten demontiert wurde?

Das wird EISELE oder BREUER gewesen sein, vielleicht auch RIGA. Einer der üblichen Verdächtigen eben...


Gruß vom Rhein
Stephan
--
Gruß vom Rhein
Stephan

"Hätten Sie aber können!!!"
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
007 — Direktlink
31.03.2008, 09:37 Uhr
Gast:Sven Leist
Gäste


@ Stephan: Danke
Du hast dochn Buch übern Commerzbank Tower oder?
Was gibt das Buch Baustellentechnisch her? Gibts viele Bilder von der Baustelle?

Sind auch Daten genannt wie Baufeldgröße, Bugrubentiefe usw.???
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
008 — Direktlink
31.03.2008, 10:24 Uhr
Gast:bauma24
Gäste


Hallo,
im Buch "Wolffkran" ist auch ein Bericht vom Bau des Hochhauses mit 3 Bildern
Ich hab mal ein paar Eckdaten herraus gesucht:
18.000 Tonnen Stahl
9.000 Träger, Stützen und Verbindungselemente mit einem Gewicht bis zu 30 Tonnen
111 Bohrpfähle mit einem Durchmesser von 1,5-1,8 Meter und einer Tiefe von 45 Meter
Gesamtgewicht 180000Tonnen
Bis zu 850 Arbeiter
Bauzeit 36 Monate
Baufirma HOCHTIEF
Hauptkran Wolff 6014 B (Turmhöhe 265 Meter, Ausleger 60 Meter, Bestehent aus 52 Turmelementen)
Zwei innenkletterer Typs Wolff 320 B
Demontage der Krane:
Erst wurden die innenkletterer 320 B abgebaut. Am Schluss wurde der Wolff 6014 B auf 20 Meter runter geklettert und dann abgebaut.
So das waren nun mal die Eckdaten.......
Hoffe ich konnte wenigstens etwas helfen
Gruß Jan
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
009 — Direktlink
31.03.2008, 10:51 Uhr
Gast:Sven Leist
Gäste


Grins*** und genau dasselbe Buch hab ich auch
Trotzdem Danke fürs Raussuchen!

Mich interessieren mehr noch die Baugrubentechnische Dinge!
Da hab ich kaum Infos zu...
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
010 — Direktlink
01.04.2008, 15:57 Uhr
Stephan
Moderator
Avatar von Stephan


Zitat:
der_kleene postete
@ Stephan: Danke
Du hast dochn Buch übern Commerzbank Tower oder?
Was gibt das Buch Baustellentechnisch her? Gibts viele Bilder von der Baustelle?

Sind auch Daten genannt wie Baufeldgröße, Bugrubentiefe usw.???

So, nu' habe ich mal nachgesehen. In Diesem Buch solltest Du auf alle Fragen eine Antwort finden, häufig auch ein passendes Bild dazu:

Commerzbank Frankfurt
Modell eines ökologischen Hochhauses

Colin Davis/Ian Lambot

WATERMARK PUBLICATIONS LTD; Surry GB
BIRKHÄUSER-Verlag für Architektur, Basel CH

1997, 300 Seiten, ca. 50,- €

ISBN 3-7643-5740-1 und 0-8176-5740-1

Prädikat: Sehenswert...


Gruß vom Rhein
Stephan
--
Gruß vom Rhein
Stephan

"Hätten Sie aber können!!!"
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
011 — Direktlink
04.04.2008, 10:22 Uhr
Gast:Sven Leist
Gäste


@Stephan: Danke für die Buchinfos. Ich werde mal bei der Stadtbibliothek schauen, ob ich es dort ausleihen kann, den das Buch ist wohl nur noch Schwer zu bekommen, und dann sehr teuer (100,-€ bei Amazon z.B.)

Sind auch Bilder vom Bauverlauf (Abbruch alter bestandsbebauung/Erdbau/ST Maßnahme/ Hochbau usw?) dabei?
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
012 — Direktlink
04.04.2008, 13:12 Uhr
Sebastian Suchanek
Admin
Avatar von Sebastian Suchanek


Zitat:
der_kleene postete
@Stephan: Danke für die Buchinfos. Ich werde mal bei der Stadtbibliothek schauen, ob ich es dort ausleihen kann,

In der Stadtbibliothek wird's das wohl eher nicht geben, aber die Bibliothek der FH Wiesbaden hat's.

Evtl. bekommst Du das auch als Nicht-Student ausgeliehen.


Tschüs,

Sebastian
--
Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
013 — Direktlink
04.04.2008, 13:57 Uhr
Kran16



Hallo,
ich kann das Buch nur empfehlen, da ich es selber in meinem Besitz habe. Man erfährt alles über die Architektur des Gebäudes. Vom eigentlichen Bau sind unzählige Fotos von den Fundamenten über den Hochbau, das Richtfest und die Fertigstellung vorhanden. Vor allem von den Wollf-Wippkranen bekommt man hier ein breites Spektrum an Fotos.
Wenn Du also eine Chance hast, das Buch zu bekommen, dann schlage zu!
Gruß
Markus
--
Gruß aus Siegburg
Markus
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
014 — Direktlink
04.04.2008, 19:12 Uhr
Gast:Sven Leist
Gäste


Hallo,
hab mir das Buch heut nachmittag in der Hessischen Landesbibliothek ausgeliehen, einfach nur genial!!!

Danke für den Tipp!!!
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
015 — Direktlink
12.08.2010, 09:46 Uhr
Menzitowoc

Avatar von Menzitowoc

Hallo,

mal einige abgescannte Dia´s von mir vom Bau des Commerzbank-Hochhauses:

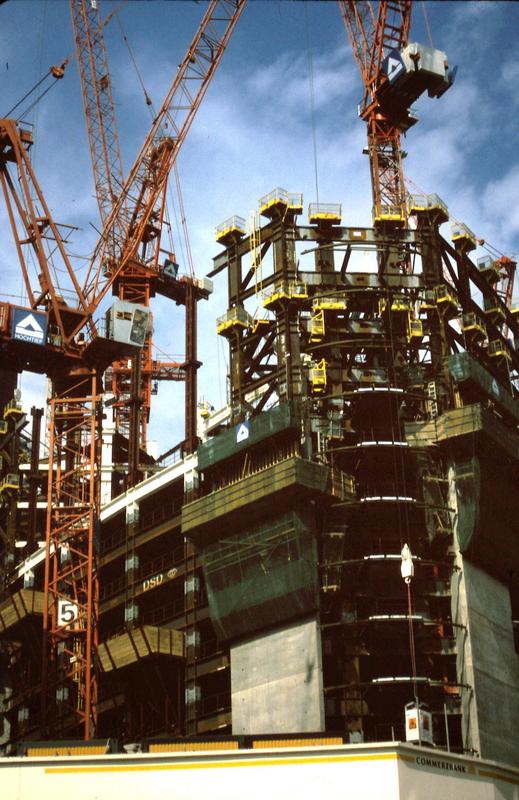

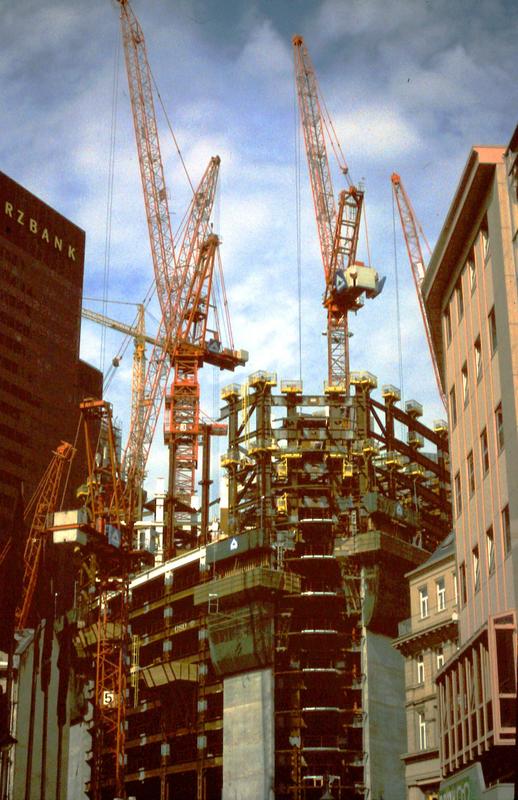

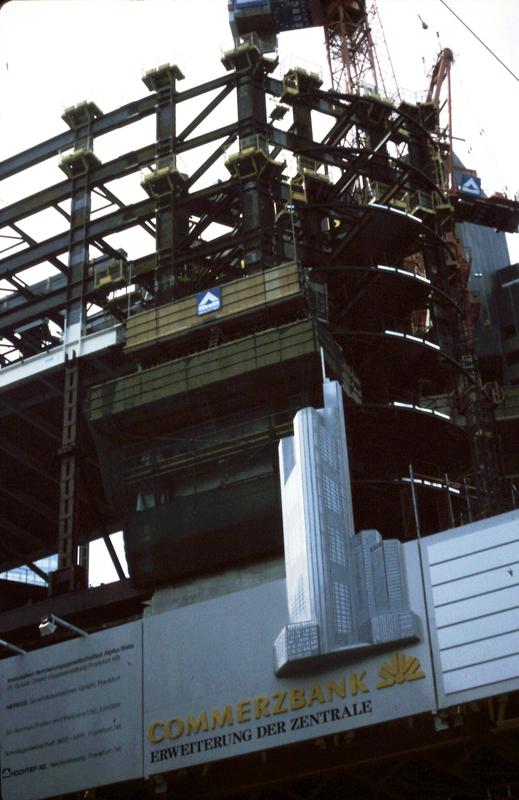

Bilddatum: 7.9.1995; Standort: Kaiserplatz.
Der Stahlbau des eigentlichen Hochhauses ist in vollem Gange. An den angerundeten Ecken des Gebäudes werden die Stahlträger zur Aussteifung zusätzlich in Beton eingegossen. Zu sehen sind die drei Wolff-Kran des Hochhauses selber WK60140B als Außenkletterer und 2 x Wolff WK 320B als Innenkletterer. Im Hintergrund einer der beiden Liebherr Katzauslegerkrane des Japancenter. Links vorne zwei der vier Wolff WK 160B Wippauslegerkrane für die Randbebauung.

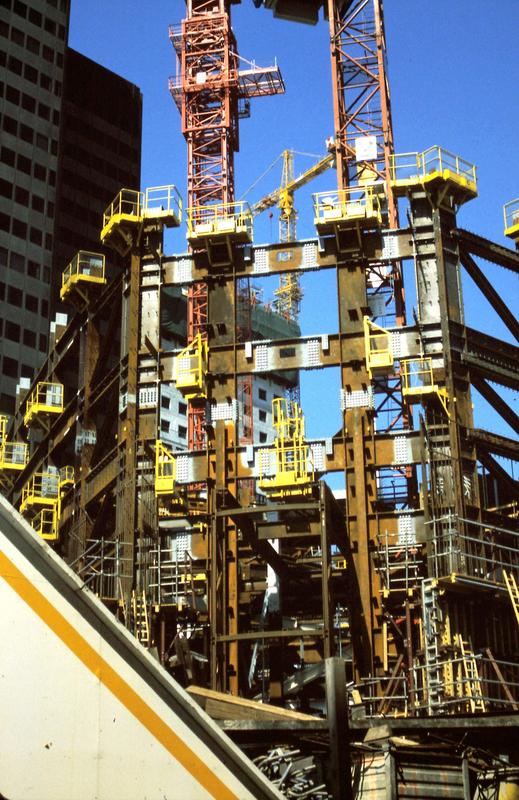

Bilddatum: 30.7.1995; Standort: Kaiserplatz. Stahlbau. Bei den Megastützen des Vierendeel-Fachwerkes wurde jeweils ein ein Doppelkreuz vormontiert angeliefert und gehoben. Die gelben Arbeitskörbe wurden unten vor dem Hub angehängt, damit die Arbeiter die Elemente Verschrauben können.



Bilddatum: 7.9.1995; Standort: Kaiserplatz. Stahlbau mit eingegossenem Vierendeel-Fachwerk der Gebäudeecke.

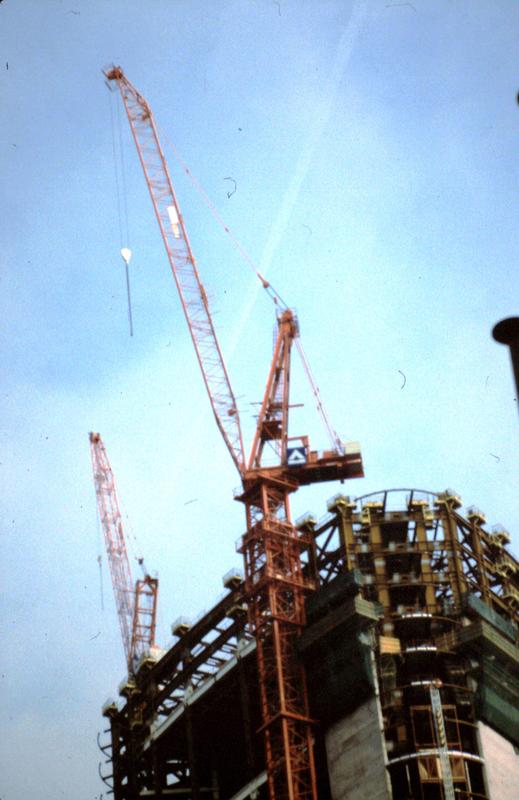

Bilddatum: 26.12.1995; Standort: Taunusanlage.
Stahlbau mit Wolff WK 60140B und WK 320B. Zu diesem Zeitpunkt ist bereits der erste Innenkletterer WK 320B (Ecke zum Kaiserplatz) vom großen Kran demontiert worden.

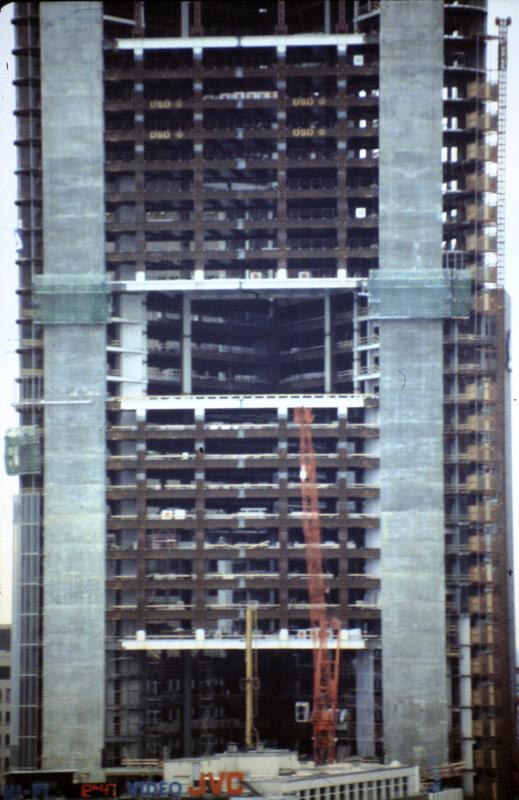

Bilddatum: 26.12.1995, Standort: Zeilgallerie.
Stahlbau des Vierendeel-Fachwerkes mit Aussparungen für die großen Wintergärten. Davor ein Wolff WK 160B Wippausleger für dei Randbebauung.



Bilddatum: 7.9.1995; Standort: Große Gallusstraße. Dreidimensionales Bauschild.

Gruß Christoph
--
Mal was ganz Anderes: Marion Walking Dragline aus Constructor (Holzbaukasten)
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
016 — Direktlink
12.08.2010, 15:25 Uhr
Gast:Sven Leist
Gäste


Hi Christoph,
geniale Bilder, die du da hinzauberst
Da kommt man echt ins Schwärmen!
Danke für die Mühe!
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
017 — Direktlink
29.09.2010, 16:08 Uhr
Menzitowoc

Avatar von Menzitowoc

Hallo,

mal wieder einige abgescannte Dias von der Commerzbankbaustelle - diesemal Nachtimpressionen von unten.


Bilddatum: 10.11.1995, Standort: Kaiserplatz
Die beiden Wolff WK320B Wippauslegerkrane im Vordergrund und davon verdeckt der großen Wolff WK60140B

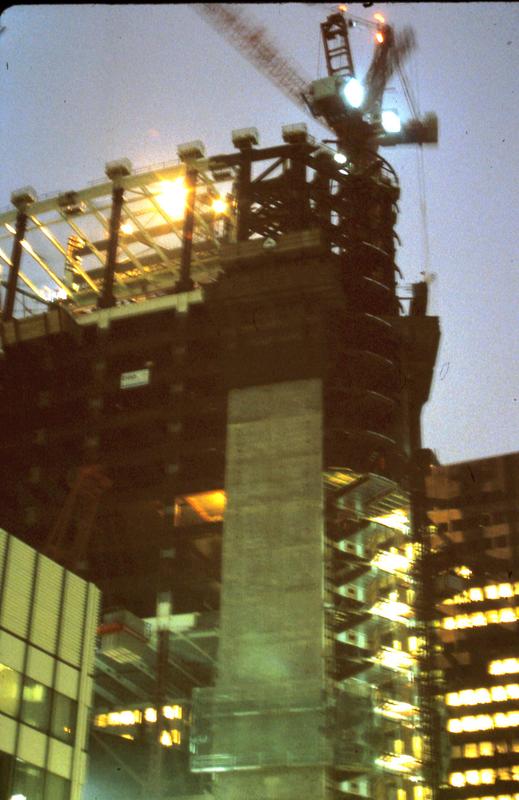

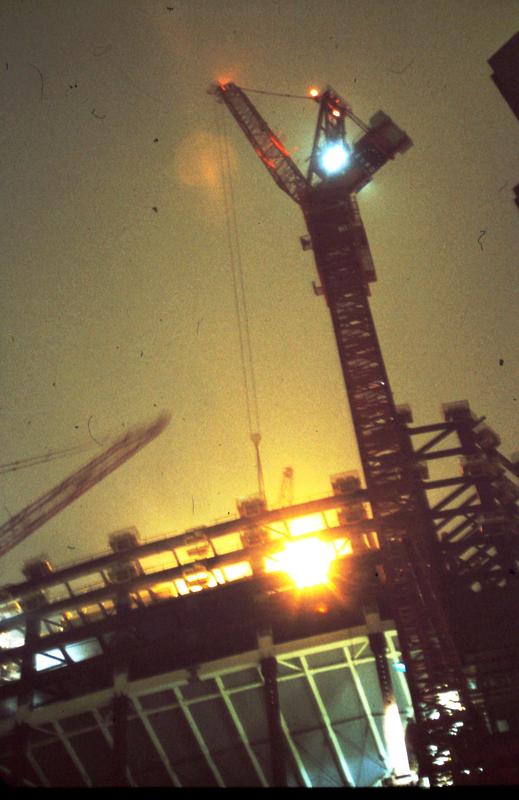

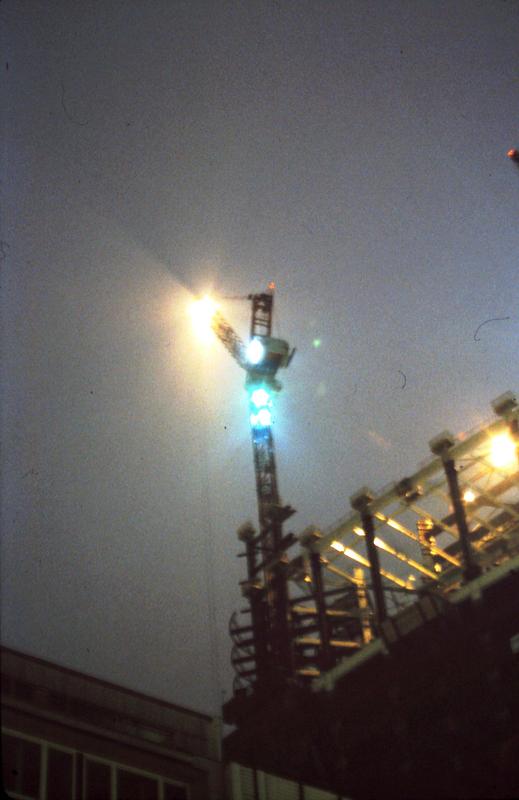

Bilddatum: 11.10.1995, Standort: Kaiserplatz

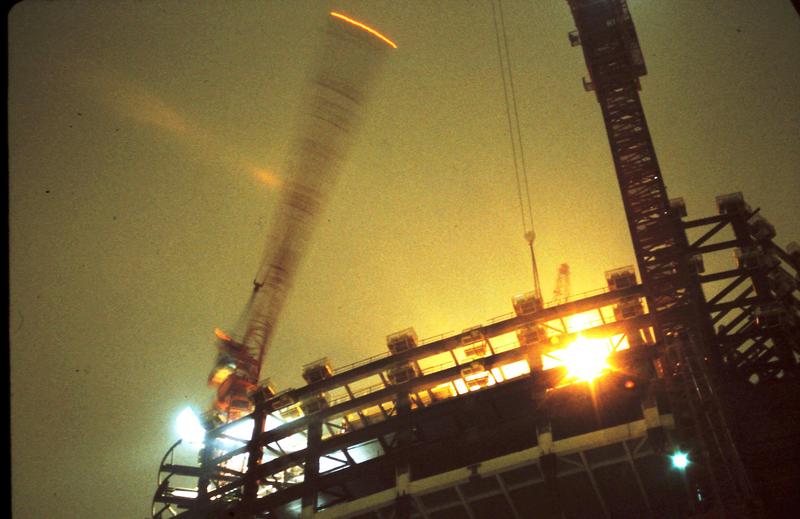

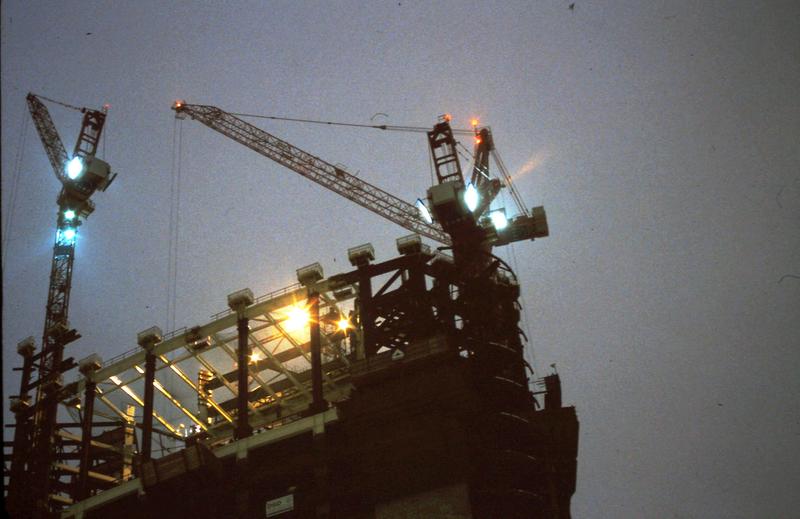

Bilddatum: 11.10.1995, Standort: Große Gallusstrasse


Bilddatum: 11.10.1995, Standort: Große Gallusstrasse


Bilddatum: 11.10.1995, Standort: Große Gallusstrasse

Gruß Christoph
--
Mal was ganz Anderes: Marion Walking Dragline aus Constructor (Holzbaukasten)

Dieser Post wurde am 29.09.2010 um 16:34 Uhr von Menzitowoc editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
018 — Direktlink
29.09.2010, 16:21 Uhr
Menzitowoc

Avatar von Menzitowoc

Hallo,

und jetzt einige Nachtimpressionen vom Dach der Commerzbank-Baustelle:

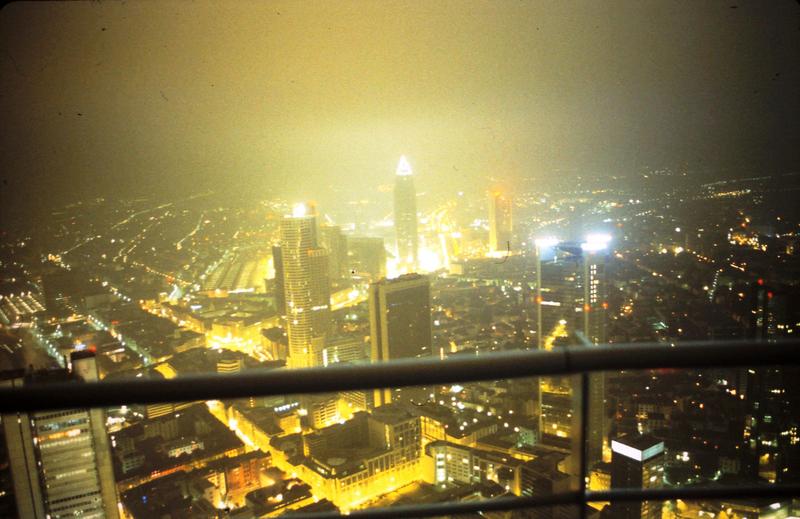

Bilddatum: 8.12.1996, Standort: Ostturm des Gebäudes (höchster Turm)
Blick Richtung Hauptbahnhof über den Silver-Tower der Dresdner Bank.

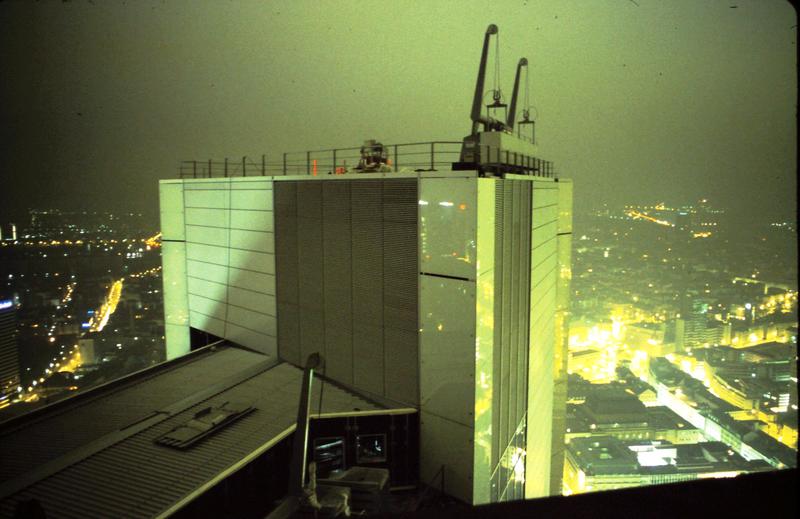

Bilddatum: 8.12.1996, Standort: Ostturm des Gebäudes (höchster Turm)
Blick Richtung Hauptwache. Im Vordergrund das Fassadenbediengerät des Nord-Ost-Turms.


Bilddatum: 8.12.1996, Standort: Ostturm des Gebäudes (höchster Turm)
Bilck Richtung Westen zum Messeturm

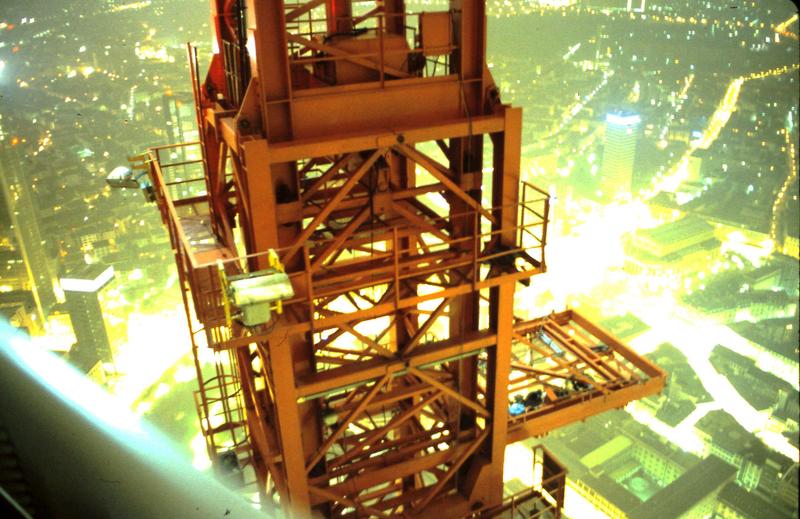

Bilddatum: 8.12.1996, Standort: Ostturm des Gebäudes (höchster Turm)
Blick an der Klettereinrichtung des Wolff WK60140B entlang. Rechts neben dem "Ketterbalkon" ist hell erleuchtet die Alte Oper und das Zurich-Hochhaus zu erkennen.

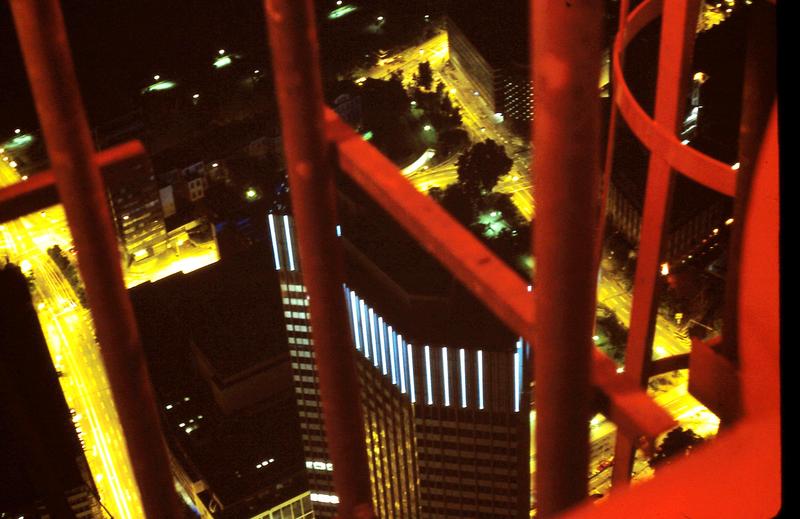

Bilddatum: 23.6.1996, Standort: Drehbühne des WK60140B Wippauslegerkran
Durch die Geländer des Krans hindurch ist das ehemalige BfG-Hochhaus zu erkennen, welches zur Zeit Sitz der Europäischen Zentralbank ist.


Bilddatum: 8.12.1996, Standort: Ostturm des Gebäudes (höchster Turm)
Eine andere Ansicht von Frankfurt bei Nacht Richtung Messeturm

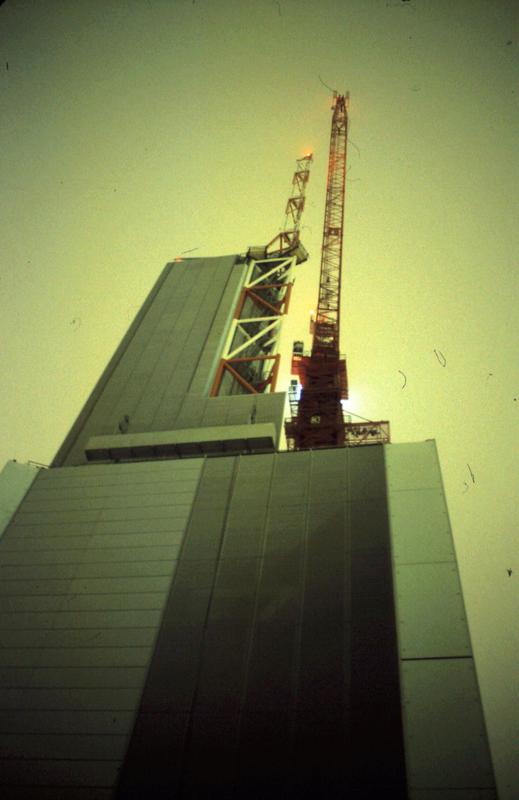

Bilddatum: 8.12.1996, Standort: Dach der Commerzbank
Blick hoch zum Wolff WK60140B Wippauslegerkran. Die Turmspitze ist bereits montiert.


Gruß Christoph
--
Mal was ganz Anderes: Marion Walking Dragline aus Constructor (Holzbaukasten)

Dieser Post wurde am 29.09.2010 um 16:34 Uhr von Menzitowoc editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
019 — Direktlink
29.09.2010, 23:17 Uhr
TranceMax



Klasse Bilder Christoph, vielen Dank!
--
Grüße aus Mittelhessen

Carsten
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
020 — Direktlink
11.10.2010, 15:37 Uhr
Hendrik
Moderator
Avatar von Hendrik

Von der Eisenbahnbrücke bei mir in Darmstadt sieht man "straight" auf den CoBa Tower in Frankfurt (in ca. 20 km Entfernung); hier mal einige Bildchen von gestern abend. Vielleicht gelingen mir irgendwann nochmal bessere Bilder bei besserer Sicht.







Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
021 — Direktlink
11.10.2010, 15:41 Uhr
Gast:Sven Leist
Gäste


@ Hendrik: Interessante Ansichten nach FFM
Danke dafür!
BTW: Haltestelle DA_Arheiligen?

BTW: Schau mal im Thread: Ehemalige Hochhaus-Baustellen nach,
evtl. könnt ihr noch erraten, um welche Krane es sich auf den letzten S/W Bild von mir handelt...
Dürfte vor allem für User HBK interessant sein

Dieser Post wurde am 11.10.2010 um 15:42 Uhr von der_kleene editiert.
Seitenanfang Seitenende
(Gast) Zitatantwort || Editieren || Löschen || IP
022 — Direktlink
11.10.2010, 15:52 Uhr
Hendrik
Moderator
Avatar von Hendrik


Zitat:
der_kleene postete BTW: Haltestelle DA_Arheiligen?

Perfekt!

gruß hendrik

Dieser Post wurde am 02.06.2011 um 22:49 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
023 — Direktlink
02.06.2011, 22:49 Uhr
Hendrik
Moderator
Avatar von Hendrik

Vielen Dank für diese Bilder!


Zitat:
Matt postete
Hallo zusammen im Forum,
hier ist mal mein erster Versuch, hoffe es klappt mit dem Einstellen der Fotos.

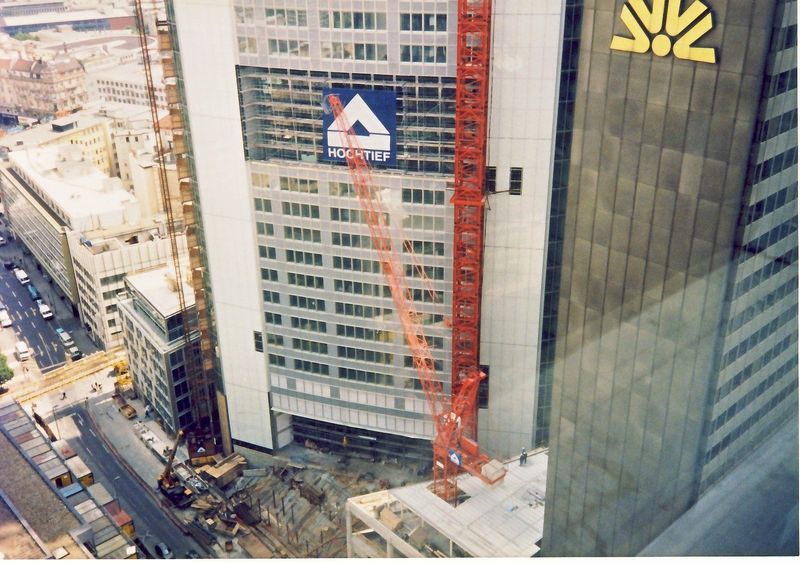

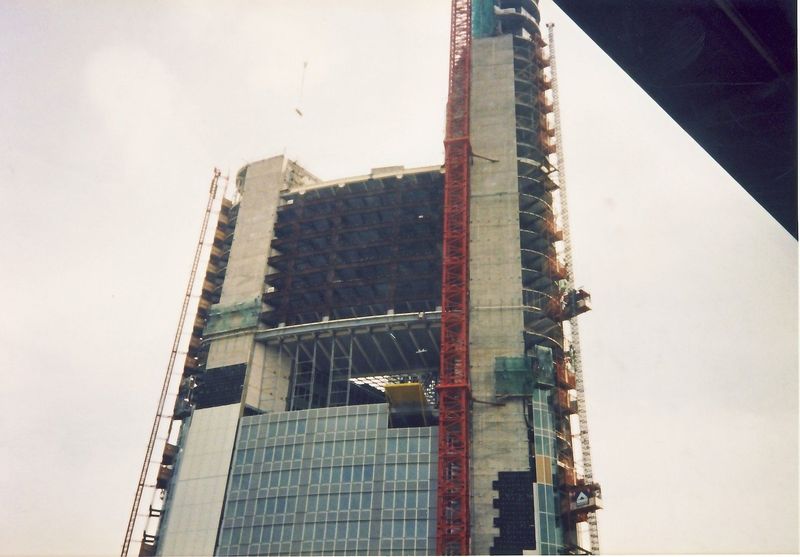

Als erstes mal ein paar gescannte Fotos vom Bau der Commerzbank.






Gruß
Matt


Dieser Post wurde am 02.06.2011 um 22:50 Uhr von Hendrik editiert.
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
024 — Direktlink
08.06.2011, 22:09 Uhr
thomsen



Ich hab auch noch was, ist aber schon etwas älter: Ein Artikel von Wilfried Ladberg, DSD Dillinger Stahlbau: „Commerzbank- Hochhaus Frankfurt- Main, Planung, Fertigung und Montage der Stahlkonstruktion“, Stahlbau Heft 10 von 1996, erschienen im Verlag Ernst und Sohn. Vielleicht gibt es ja noch ein Restexemplar, viel Hoffnung hätte ich aber nicht....

Gruß Thomsen
--
Wir bauen auf und reissen nieder, so haben wir Arbeit - immer wieder !
Seitenanfang Seitenende
Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
Seiten: -1- [ 2 ]     [ Baustellen ]


Linktips:

Kranliste von Carsten Thevessen

Kran-und Schwerlast-FAQ von Sebastian Suchanek

RAL Farbliste von Burkhardt Berlin


Hansebube.de - Modellbau und Vorbild

powered by ThWboard 3 Beta 2.84
© by Paul Baecher & Felix Gonschorek


Impressum und rechtliche Hinweise
Datenschutzerklärung
